UKK5雙層接線端子采用雙進雙出兩層設計，產品能夠同時滿足兩條線路連接兩條不超過4平方毫米的線路。產品能夠承受32A電流，500V電壓。上層可使用FBI10-6中心式橋接件進行短接。末端可采用D-UKK3/5擋板進行密封。產品適用于配電柜，低壓電器柜，消防等各大行業，是4平方毫米到連接的一款優秀產品。產品可對上下兩層進行短接形成一個閉合的雙層接線端子。UKK5雙層接線端子采用M3一字螺釘，裝配和后期使用都需要M3型電動螺絲刀。

一.參數

產品國際標準： IEC60947-1 GB14048

額定電壓電流： 500V（伏特） 32A（安培）

標準接線范圍： 最小線徑0.25mm 最大線徑4mm

接觸體材質： 黃銅H58（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅）

絕緣體材質： PA66工程塑料

阻燃等級： 94-V-0

產品標準尺寸： 厚度 6.2mm 寬度56mm 高度62mm

二.設計尺寸

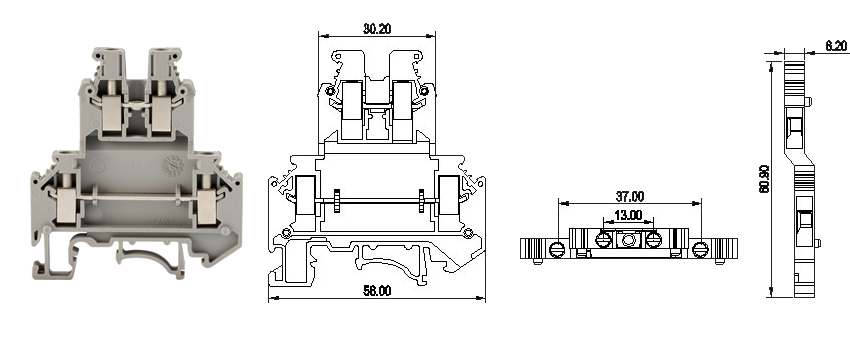

UKK5雙層接線端子，長度56毫米，高度62毫米，厚度6.2毫米。螺釘中心間距分別是13毫米和37毫米。

三.配件系列

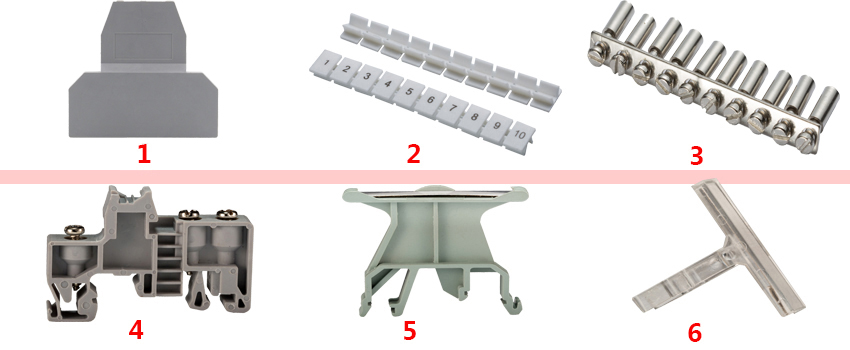

1.UKK5和UKK3雙層接線端子采用的都是相同型號的擋板D-UKK3/5，此款擋板通用于這兩款雙層接線端子。

2.標記條采用的是6.2幾毫米寬度的ZB6系列標記條，有空白好印刷好的字符可供選擇，也可根據需求定制。

3.UKK5雙層端子采用的橋接件為中心式橋接件，型號為FBI10-6，適用于端子寬度6.2毫米的產品。下層由于不能使用中心式橋接件，可懸著邊插式橋接件EB10-6進行短接。

4.固定件方面沒有什么特殊使用情況，依舊采用的是E/UK,EW-35,SUK-E等系列固定件。

5.標記端子有UK-B1,UBE/D,KLM-A等。

四.生產流程

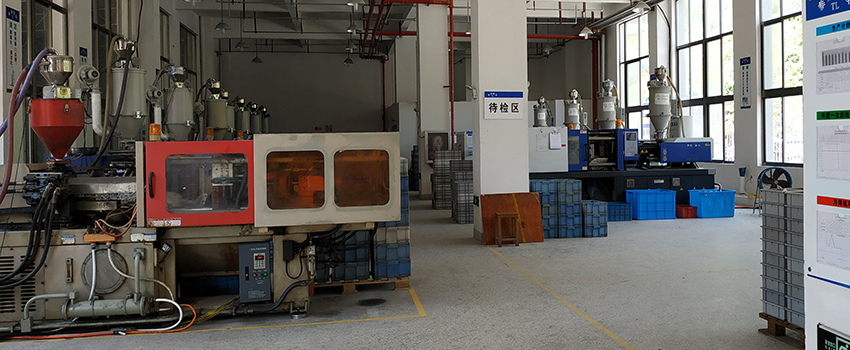

UKK5雙層接線端子絕緣外殼和一系列的產品附件都是采用注塑工藝生產，其產品特點具有一次性成型，生產效率高等特點。金屬部件都采用沖床和絲攻設備進行生產加工，完成的半成品經過熱處理，打磨和電鍍等工藝完成生產。產品組裝方面由于市場需求量相較于普通端子更少，所以產品的裝配采用純手工，而復雜的工序?qū)е缕溲b配效率低，所以產品單價是普通端子的幾倍多。
