使用方法:

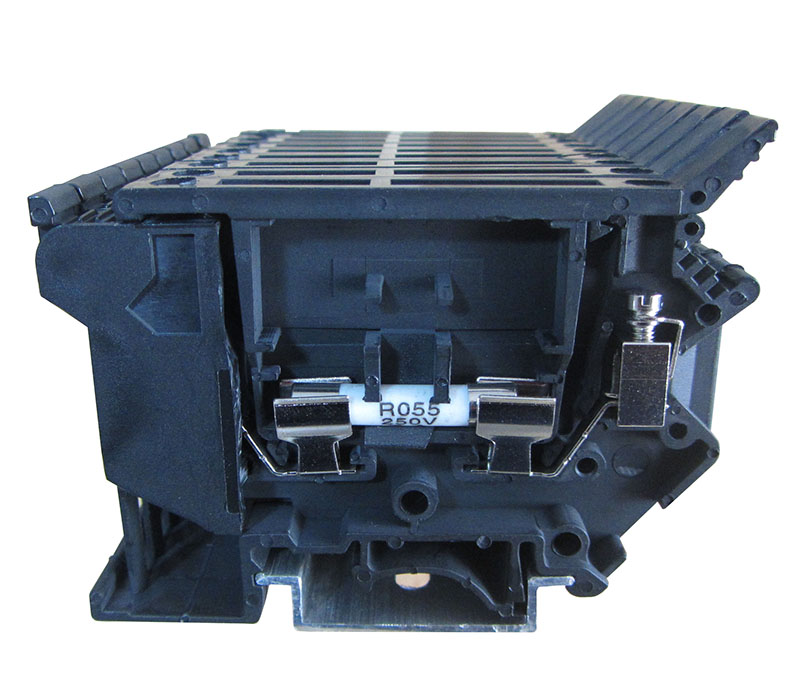

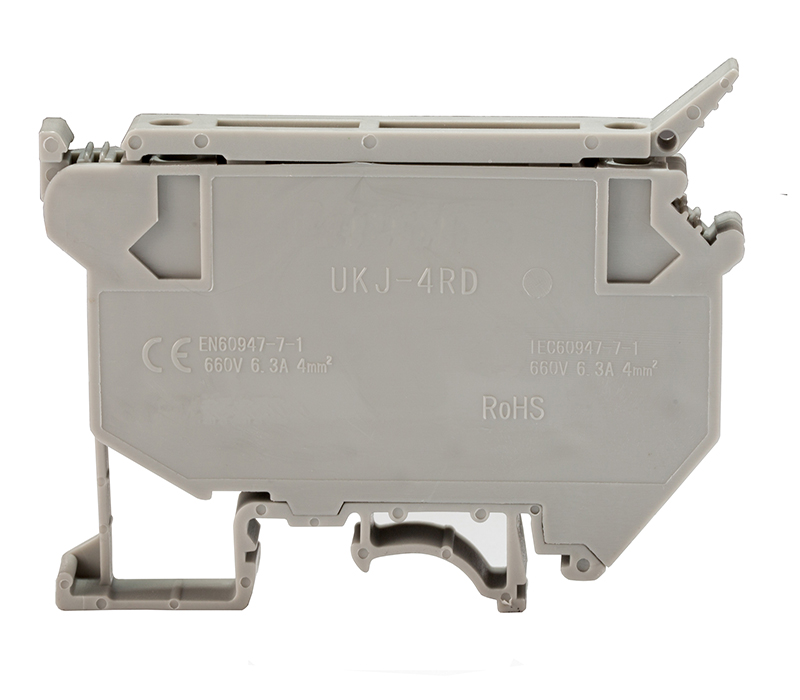

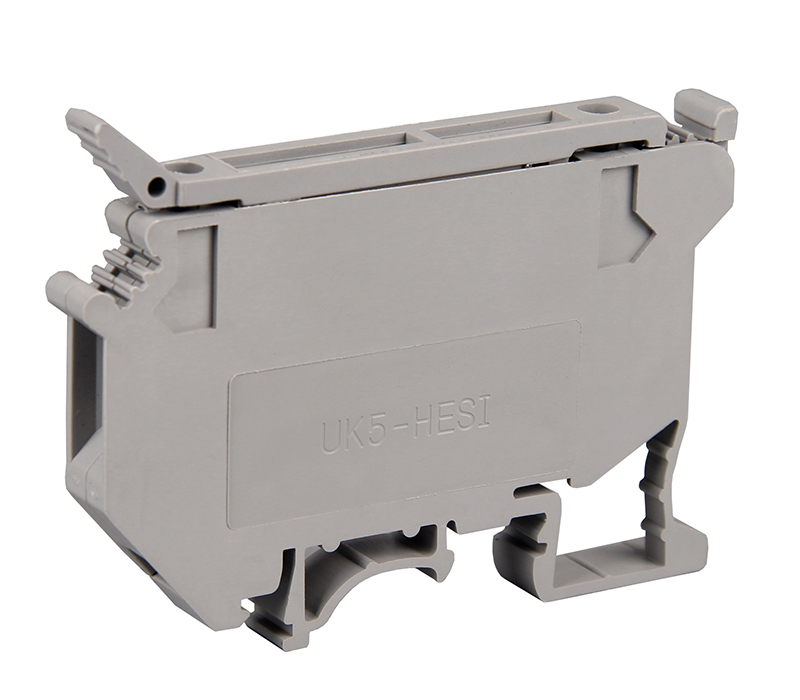

UK5-HESI保險端子的懸臂上有兩個保險管卡槽,下卡槽的保險管正常情況下是處于工作狀態的,而上卡槽的保險管為備用保險管,用于下卡槽的保險管熔斷之后的更換使用。但是在實際使用中多數企業配套只有下卡槽的保險管而忽視了備用管。至于保險管材質的選擇其實根本上來講功能沒有太大差別,其使用熔斷之后的表現也是相同的,保險管表面變得漆黑。但是在其強度方面有一定的差異,陶瓷管的強度高于玻璃管,所以陶瓷管的市場價格也更高。產品顏色方面通常有黑色和灰色兩種,黑色為原始顏色,而灰色是為了配合普通端子顏色而生產的,使整個組裝好的端子排處于一個統一的顏色內。
一.參數詳情
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
6.3A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑4mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 8.2mm |
寬度72.5mm |
高度 56.5mm |

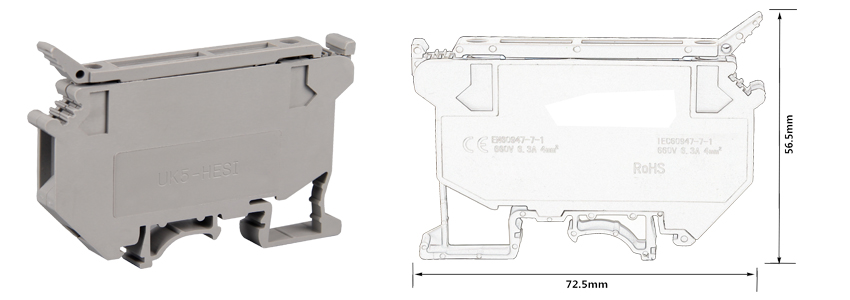

二.產品尺寸
UK5-HESI保險絲端子高度56.5mm,寬度72.5mm,厚度8.2毫米,是一款產品尺寸相對較大的端子,其卡腳的尺寸為35mm,適用于普通端子的所以導軌安裝。

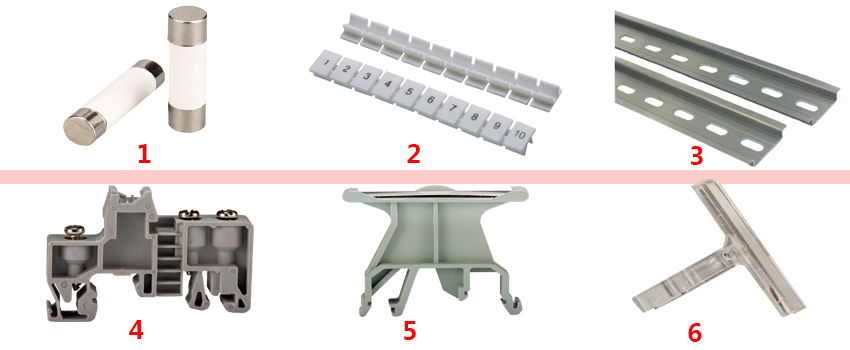

三.產品配件
1.保險管作為保險端子的核心配件之一,對電路電流的大小起到?jīng)Q定性作用,電路電流過大保險絲熔斷,電路隨之?dāng)嚅_。選擇保險管可根據電路電流大小的需求而定,比如連接機械設備的線路,有較大電流通過的情況下可選擇電路電流峰值作為保險管的參考值。
2.標記條的選擇有一個規格,就是產品的厚度決定標記條的尺寸,而UK5-HESI保險端子的厚度8.2毫米,所以要求標記條單個的長度也為8.2毫米,所以保險絲配套的標記條規格是ZB8。
3.安裝導軌在選擇上主要需要注意的是厚度和內槽高度,厚度選擇大于1.0毫米為宜,而高度選擇為7.5毫米最合適。
4.固定件符合35mm導軌安裝即可滿足此款端子的固定,型號通常有E/UK,EW-35,SUK-E等。
5.標記座和標記夾具有相同的標記功能,不同點在于安裝方式,標記端子采用的是獨立卡于導軌上,而標記夾需要配合固定件使用。
四.生產包裝
UK5-HESI保險絲端子由于其產品內部結構的特殊性,需要完全由手工來完成生產。首先內部的接線結構中需要手工將螺釘擰如壓線框內,其次內部的弓形結構彈片需要手工裝入壓線框中,并將螺釘位置的卡槽卡進螺釘。最后是導體的安裝也需要將其一端放入壓線框中,另一端放入固定用的卡槽內。在合上塑料部件的一端,使用橡膠錘或者施加其它壓力將塑料部件完全合上并密封。產品采用內盒50只裝,加出口型外箱包裝。

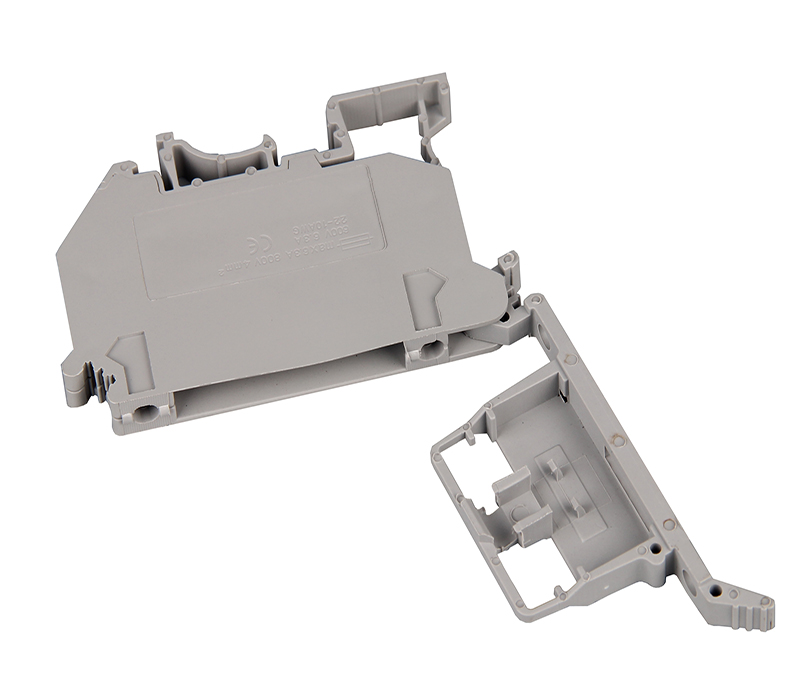

使用方面值得注意的是在將UK5-HESI保險端子安裝到導軌上之后,接線的方法是將安裝保險絲管的懸臂壓下之后才能使用螺絲刀擰動螺釘接線,當然不壓下懸臂也是可以操作的,只是困難程度會增加。
