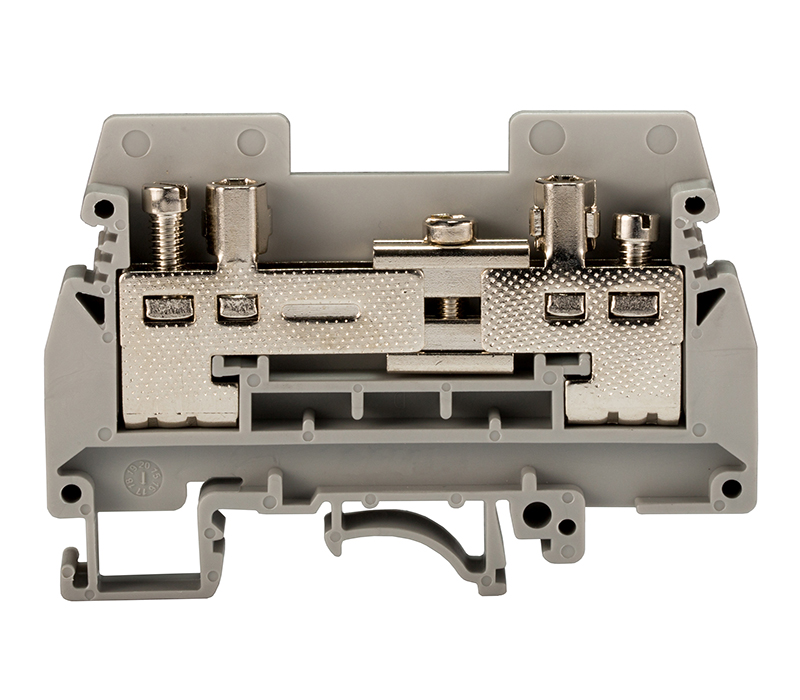

成曼電氣生產的URTK/S試驗電流接線端子采用的是中間滑塊可快速斷開與連接的方式來控制電路的閉合與斷開,其主要適用于電路線纜6平方以下的回路測試使用,所以行業中一些企業也稱其型號為URTK/6S。電流試驗端子主體有四個部分,絕緣外殼,兩個導體銅件和一個滑塊,主要功能集中于導體和滑塊之上。外殼部分起到絕緣和支撐金屬部件的功能。URTK/S通用試驗接線端子可進行簡單的電路測試.簡單的變壓器試驗回路只需要兩片試驗端子,端子街上裝有縱向滑塊,測量電流時可以不沖斷操作.
一.技術參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
500V(伏特) |
57A(安培) |
|
標準接線范圍: |
最小線徑0.5mm |
最大線徑6mm |
|
接觸體材質: |
黃銅H58(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 8.2mm |
寬度71.5mm |
高度51.5mm |

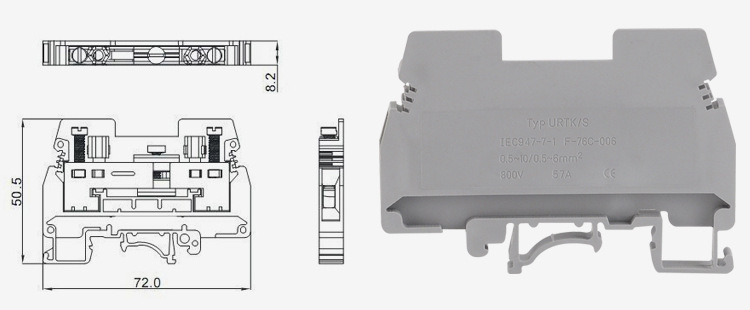

二.產品尺寸
URTK/S試驗電流端子長度71.5mm,寬度8.2mm,高度51.5mm。由于這款產品尺寸相較于普通端子尺寸來說比較大,所以在組裝的時候幾乎沒有什么配件能和其它端子通用,當然導軌,固定件,標記條等通用配件除外。擋板為獨有的D-URTKS,橋接件為FBI-URTKS.
三.產品配件
1.擋板方面URTK/S試驗電流端子采用的是特有的擋板D-URTK/S,此款擋板只能在試驗電流端子系列中通用,其它系列產品無法配合使用。
2.標記條使用為ZB8,因?yàn)槠洚a(chǎn)品厚度為8.2毫米,所以其它規格的標記條無法匹配。
3.橋接件方面URTK/S試驗電流端子的橋接方式雖然可以定義為中心式橋接,但是其固定方式用的螺釘安裝孔卻并不在主導體上,而是在導體框架之上特殊設計了凸起的安裝孔。
4.固定件方面URTK/S沒有特定使用的固定件,可與普通端子固定件通用。
5.標記端子使用依然是UK-B1和UBE/D為主流,KLM-A適用于末端固定件位置。
四.生產
URTK/S試驗電流端子由于配件已經由沖床沖壓成形切組裝相對簡單無需緊固螺釘,且配件之后沒有相互交錯的情況,所以裝配相對簡單,無需使用自動裝配機生產。生產過程中只需將部件鑲嵌到絕緣殼體中,將滑塊移動到右邊緣擰緊螺釘即完成組裝。在經過檢測,包裝,入庫即可。
