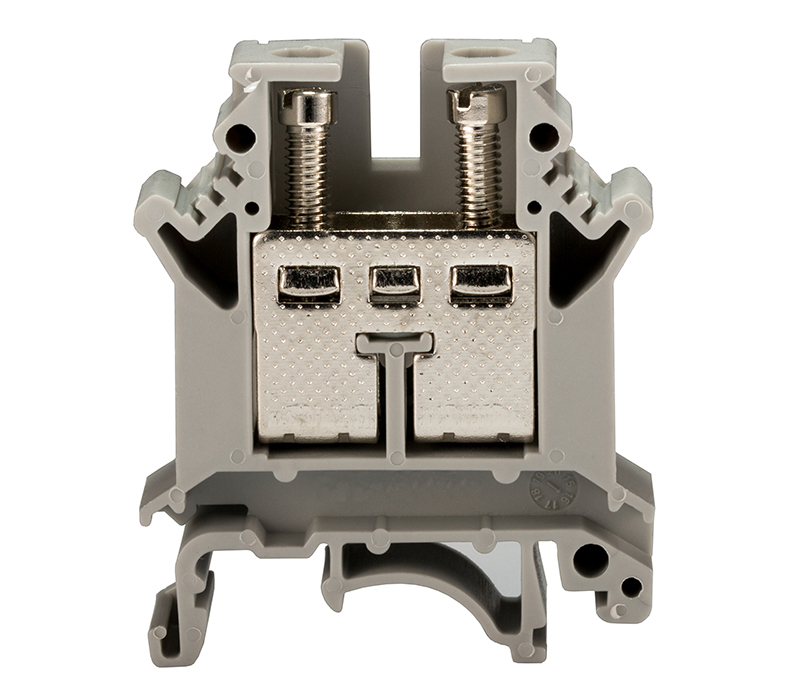

成曼電氣UK16N接線端子采用高銅合金生產,強度高,耐腐蝕,導電性好,是一款適用于成套布線和工程布線的最佳產品。UK16N接線端子接觸體部分采用接線體與倒流體結合的結構,使接線更加牢固不易松動.壓線框與導電體的結合擴大了電流通過的載體減小了電流通過端子時電阻,減小了電流在傳輸過程中的損失.同時減少了因電阻過大而產生的熱量.能有效避免電路故障的發生.在產品末端位置使用的時候需要配備擋板和固定件,將產品的露出部分加以絕緣和固定。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
101A(安培) |
|
標準接線范圍: |
最小線徑4mm |
最大線徑16mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 12.2mm |
寬度42.5mm |
高度 54mm |

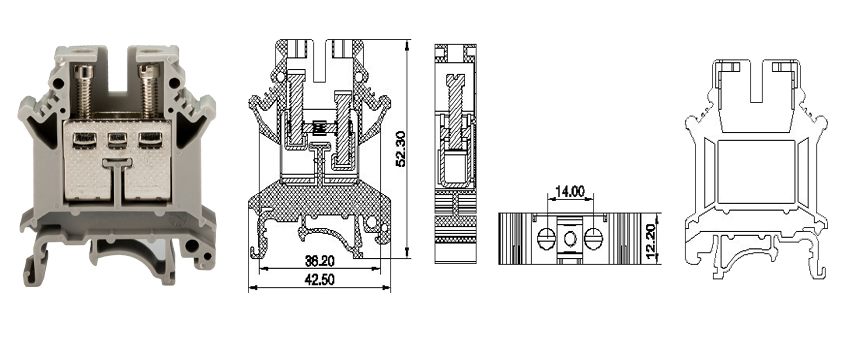

二.產品設計圖
UK16N產品采用的是42.5毫米的普通寬度來滿足產品安裝的要求,適用于國產的DZ47和TH35/7.5系列導軌。導軌厚度選擇通常保證最低厚度為1.0毫米以上,因?yàn)檩^小厚度的導軌在端子安裝的時候會導致卡扣的位置貼合度低,產品安裝的穩定性不佳。高度54毫米,這個高度相較于UK16B的47具有一個相當大的提升,其對產品的各項性能沒有太大的影響,而橋接件的高度方面可以使用更高的橋接件來提高產品的穩定性。厚度與UIK16端子相同都為12.2毫米,所以在橋接件和標記的使用方面也一樣,型號為ZB10和FBI10-12。
三.配件選擇
配件方面常用的六種配件中擋板是UK16N接線端子中唯一一個無法其它規格產品通用的配件,因?yàn)槠渫庥^設計和產品尺寸沒有人任何一款產品與之相似。在其它配件選擇方面需要根據實際需求來考慮,比如UK16N端子是與其它型號端子配合使用,那么這個時候使用的固定件就只需要在末尾的位置使用,所以無需考慮如何去用UK16N接線端子和固定件怎么配合,需要考慮的是整個端子箱中的組合問題。與之有相同情況的配件還有標記端子和標記夾。而由于橋接件和標記對產品的寬度要求,所以無法確定這個產品使用過程中的配備過程,所以需呀考慮配套購買以備不時之需。
四.生產售后
UK16N的生產與UIK16N完全一致,都需要經過銅件的加工和塑料件加工,最終將兩者組合完成基本生產,在經過包裝人員的包裝完成生產。售后方面采用的是一個月內包換包退原則,但是在沒有持平質量問題和認為因素的情況下不予退換。
