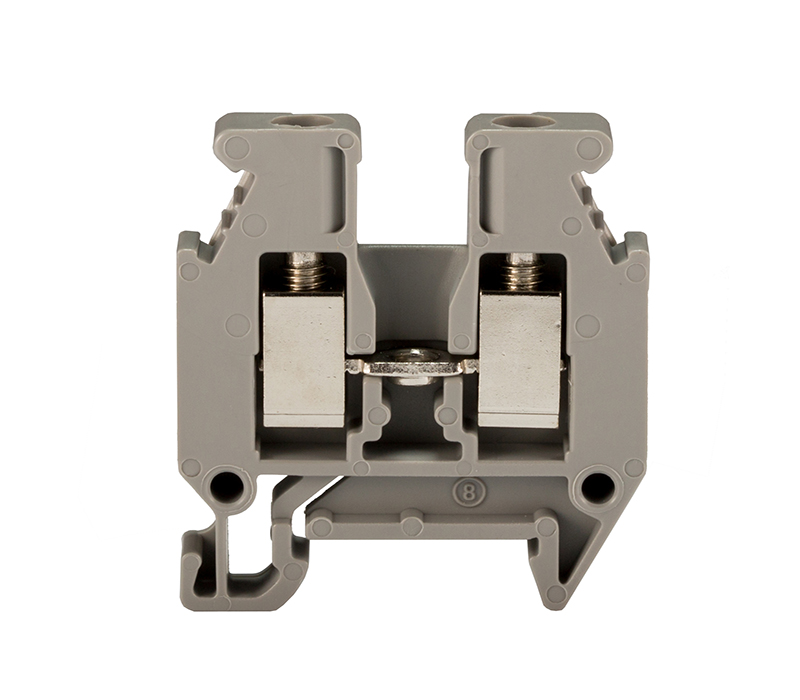

MBK3/E-Z小型接線端子采用的是和UK系列相同的框式螺釘壓接設計,產品采用M3一字螺釘生產,壓線框采用4平方毫米壓線框。MBK3/E-Z小型接線端子大小約為一個成人大拇指大小,接線能力方面MBK3/E-Z能夠接線最大4平方毫米,最小2.5平方毫米,電流承受能力32A,這個電壓和普通端子的電壓相當,電流500V。
一.產品尺寸

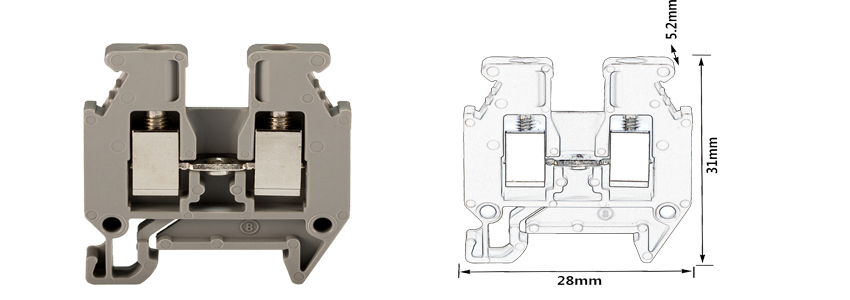

MBK3/E-Z小型接線端子長度28毫米,高度31毫米,寬度5.2毫米。
二.產品附件

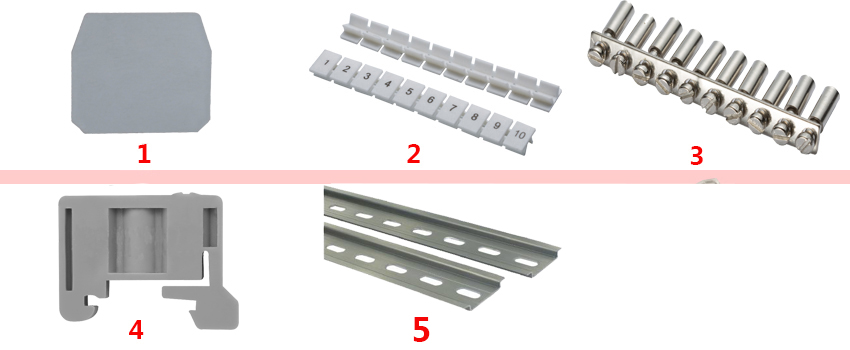

1.MBK3/E-Z小型接線端子的擋板設計適用于此款系列端子,無法與其它型號的端子配套使用,型號為D-MBK,是適用于MBK系列小型端子。
2.標記條方面與UK系列接線端子擁有相同的選型規則,通過產品的厚度來決定使用的標記條規格,此款產品的厚度為5.2毫米,所以需要使用標記條為ZB5.
3.短接件采用的也是和UK系列相同的規格FBI10-5,適用于5.2毫米厚度的端子產品。
4.固定件方面MBK采用的是專業設計用于15cm寬度導軌的固定件,型號為E/MBK,適用于所以MBK系列的接線端子和接地端子。
5.MBK系列接線端子使用的導軌為15mm寬度的導軌.
三.生產過程

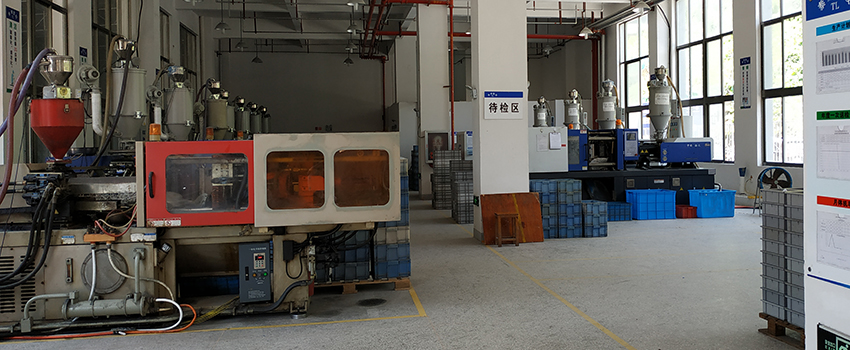

MBK小型接線端子采用的是注塑機生產殼體,沖床和絲攻生產金屬件。其與UK系列其它系列產品的生產流程相似,不同點在于其產品的尺寸更小,生產效率不同。由于產品的尺寸減少,模具的體積也更小,相較于不同規格的端子,此款產品的注塑時間更短,效率更高。而在裝配過程中,由于產品的尺寸小,市場需求量不大,所以采用人工裝配,而尺寸越小,裝配難度越大,所以裝配效率不高,所以總體產品價格相較于同等規格的UK系列接線端子價位相當。
