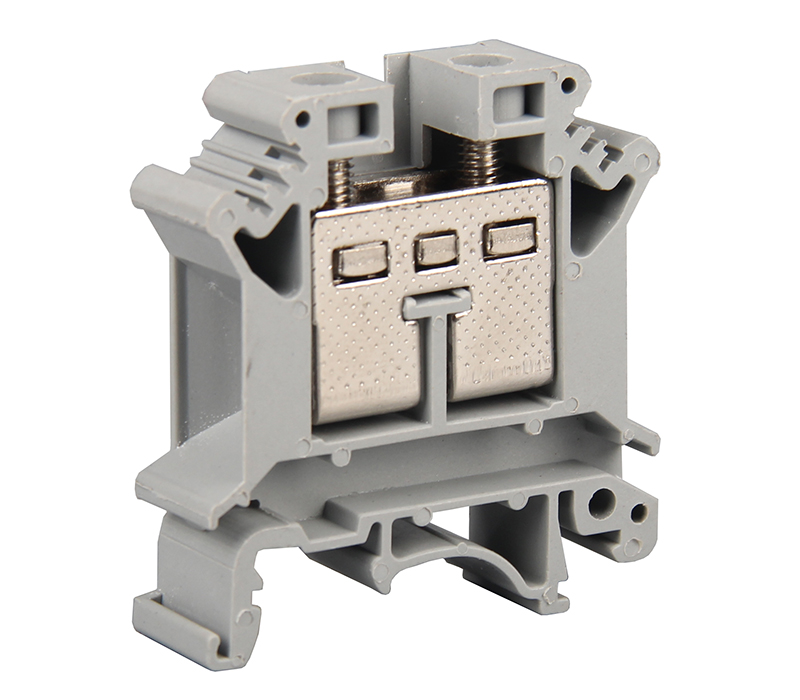

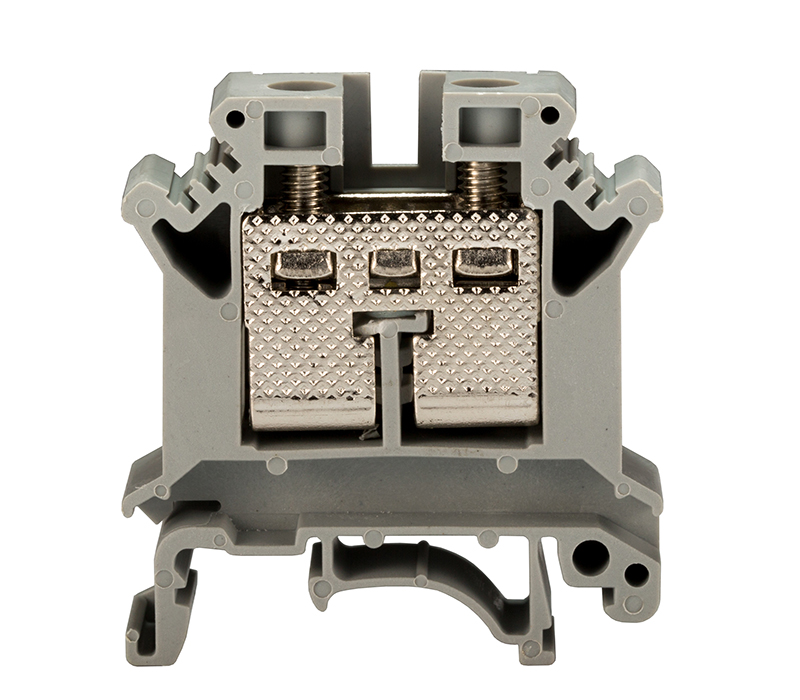

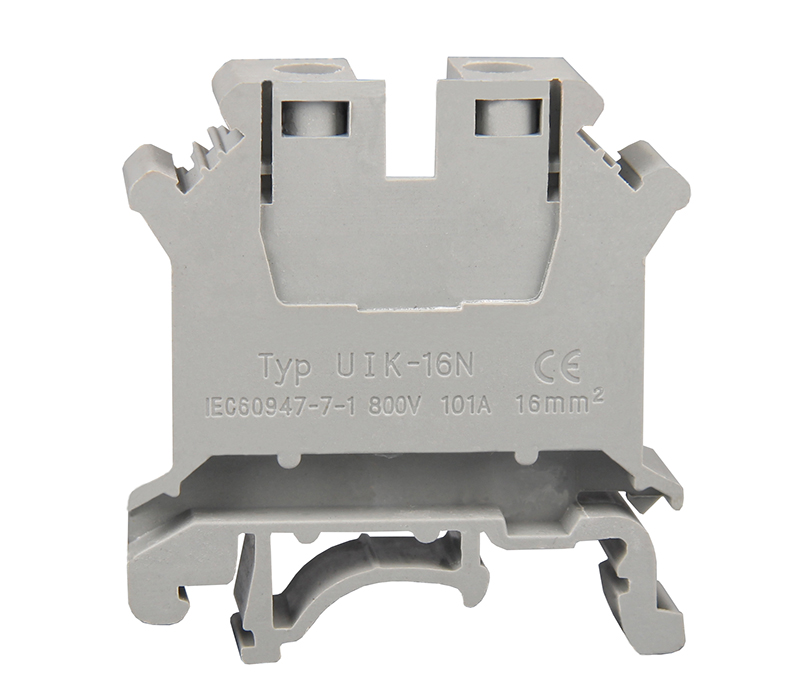

UIK16接線端子行業中也叫UK16B,適用于接線16平方毫米以下電線使用,與UK16N接線端子相比接線能力和電流過載能力幾乎一模一樣,其差異在于產品高度方面UIK16更小,能夠滿足在特殊空間要求下的導線連接。在擋板使用方面可以使用D-UK3/10來隔擋,而UK16N只能使用單一配對的擋板完成組裝。UIK建筑安裝端子系列有UIK16,35兩個型號,而對應的擁有兩個接地系列產品。在安裝緊固方面采用的是M4一字螺釘,導體部分采用一次沖床鉚合成形工藝,無需像UK2.5B,UK3N,UK5N等產品需要將配件一個一個裝入塑料外殼之后在擰緊螺釘來完成安裝,相對其他產品UIK16組裝只需將銅件按如塑料殼體即可完成組裝。
一.產品參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
101A(安培) |
|
標準接線范圍: |
最小線徑4mm |
最大線徑16mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 12.2mm |
寬度42.5mm |
高度47mm |

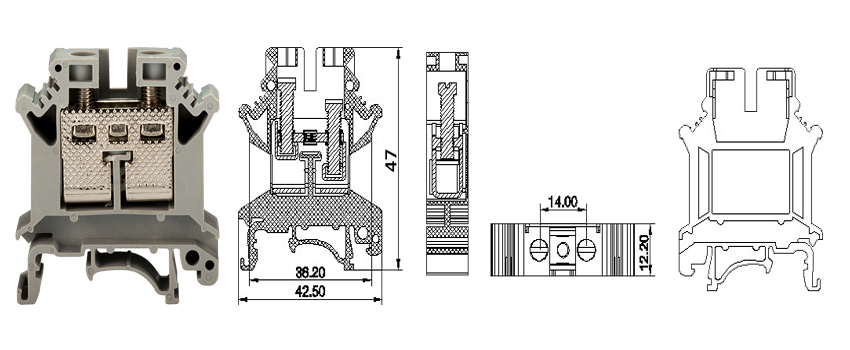

二.產品尺寸
1.高度47毫米是與普通端子相同的高度,組裝方面簡單快捷,和普通系列端子配合使用外觀一致。2.寬度42.5毫米和UK3N開頭的所以規格寬度相同。
3.厚度12.2毫米,這個厚度使用的標記條幾乎在以往的正常規格中是不存在的,所以通常使用ZB10來標記,而橋接件方面選用的是FBI10-12。
三.產品配件
1.高度47毫米是與普通端子相同的高度,組裝方面簡單快捷,和普通系列端子配合使用外觀一致。
2.寬度42.5毫米和UK3N開頭的所以規格寬度相同。
3.厚度12.2毫米,這個厚度使用的標記條幾乎在以往的正常規格中是不存在的,所以通常使用ZB10來標記,而橋接件方面選用的是FBI10-12。
四.生產包裝
UIK16接線端子采用全人工生產,銅件采用的是高速?zèng)_床沖壓成形,經過鉚合,熱處理,電鍍等工序完成生產。外殼部分采用注塑機生產,一次性注塑成形,經過熏蒸完成基本生產,之后將塑料部分和金屬配件完成最后的組裝生產出成品。包裝方面采用內盒加外形的形式包裝。一盒50只,盒子表面有標注規格數量信息。外箱可用于國內物流運輸和出口海運空運等。
