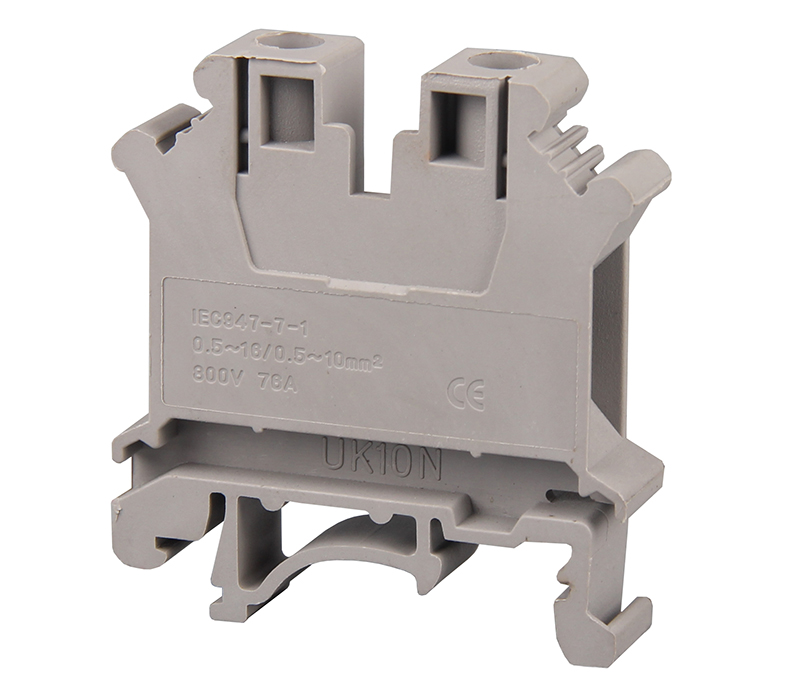

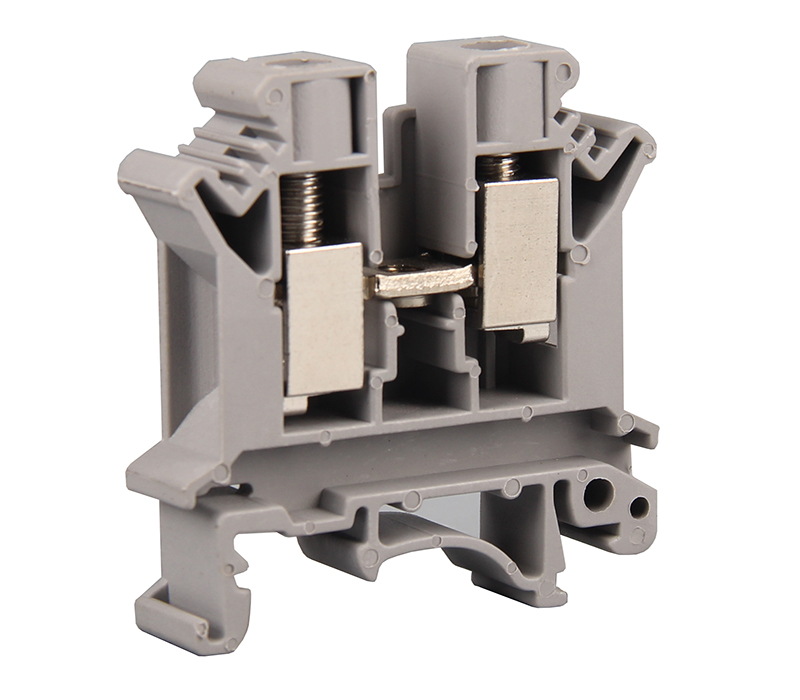

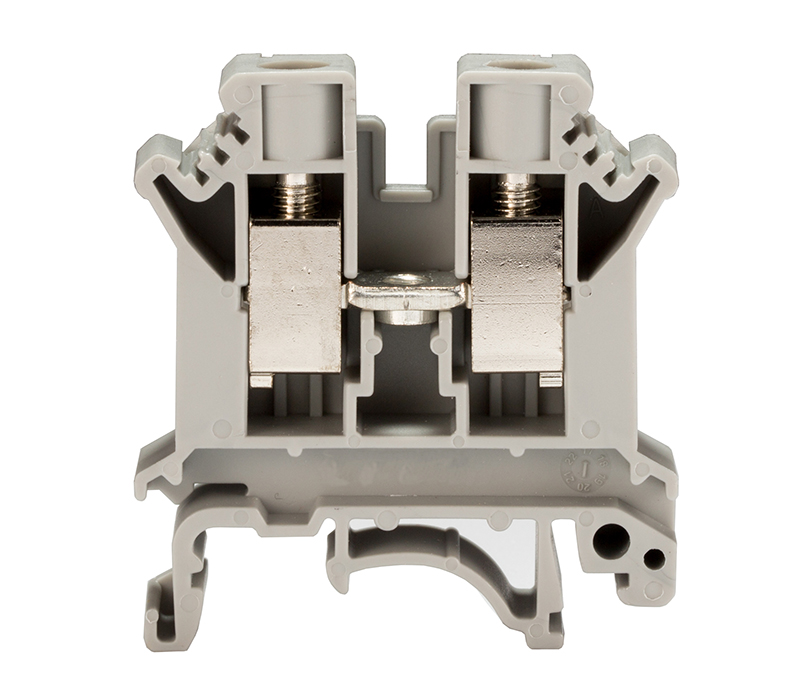

成曼電氣生產的UK10N接線端子,采用的是高強度尼龍雙六作為外殼絕緣材料,具有強度高,抗老化,耐腐蝕,耐酸堿,阻燃等級高等優點。導體部分才用到是高強度合金銅,就有強度高,抗老化,導電能力強等優勢。螺釘采用的是M4一字螺釘,自鎖能力強。在金屬部件生產中采用各種電鍍和熱處理工藝提高產品的各種電氣性能和強度,同時提高抗氧化性能。而塑料外殼在不同季節采用不同配比的材質保證產品能夠適應不同的惡劣環境。
一.產品參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
76A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑10mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||

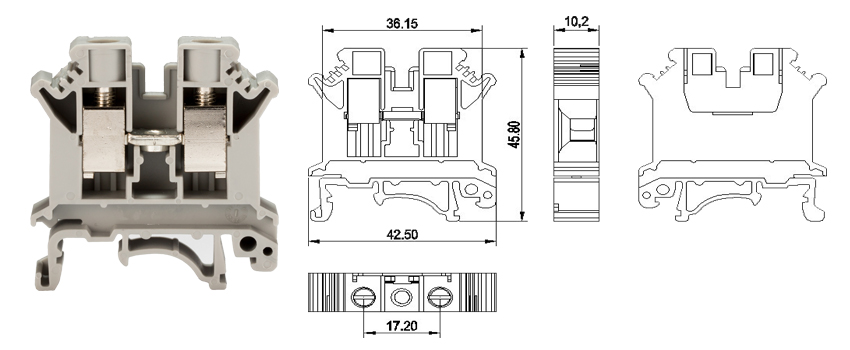

產品標準尺寸: |
厚度 10.2mm |
寬度42.5mm |
高度 47mm |
二.尺寸設計
1.高度方面采用和之前的小規格相同的設計尺寸47毫米,這個高度決定了其使用的擋板方面可以和其它幾個型號的產品通用。這也就是D-UK3/10規格名稱的又來,其能夠使用的范圍是UK3N-UK10N這幾款接線端子。
2.寬度42.5基本和UK3N開頭的產品寬度相同,處于一個組合階段的產品。
3.寬度10.2毫米,我們都知道厚度決定產品使用的橋接件和標記條的型號。所以此款產品使用的標記是ZB10,橋接件為FBI10-10。
三.配件
1.擋板方面與其它小規格端子相同采用的是D-UK3/10通用型擋板。
2.標記條ZB10為間距10.2毫米系列產品使用,同時也是標記條里面規格和間距最大的一款附件,所以其它大型號的產品在標記條的懸著方面都采用的是ZB10作為其標記使用。而為了適應市場的變化,國內也興起了一些寬度為12和15毫米寬度的標記條。
3.橋接件FBI10-10,這個和標記條基本是同意原理,寬度10.2毫米的選擇。其邊插式橋接件型號為EB10-10
4.固定件方面基本沒有什么特殊要求,依舊是E/UK,SUK-E,EW-35等一系列附件。
5.標記端子UK-B1,UBE/D等附件,無需額外添加。
6.標記夾同樣也是用于固定件上面。
四,生產流程
就目前來說,市場需求數量不多,產品檢測不是很復雜的產品企業基本選擇的都是人工生產,相較于裝配機生產,人工生產的靈活性更高,可以在不同時期生產不同型號的產品,而自動裝配機屬于設計使用什么型號產品的設備就只能裝配該型號的產品,無法實現跨型號和系列產品的生產。而人工生產可根據需求不同時時間段,不同需求生產不同型號的產品??筛咝В`活的轉變生產產品的不同型號和系列。
