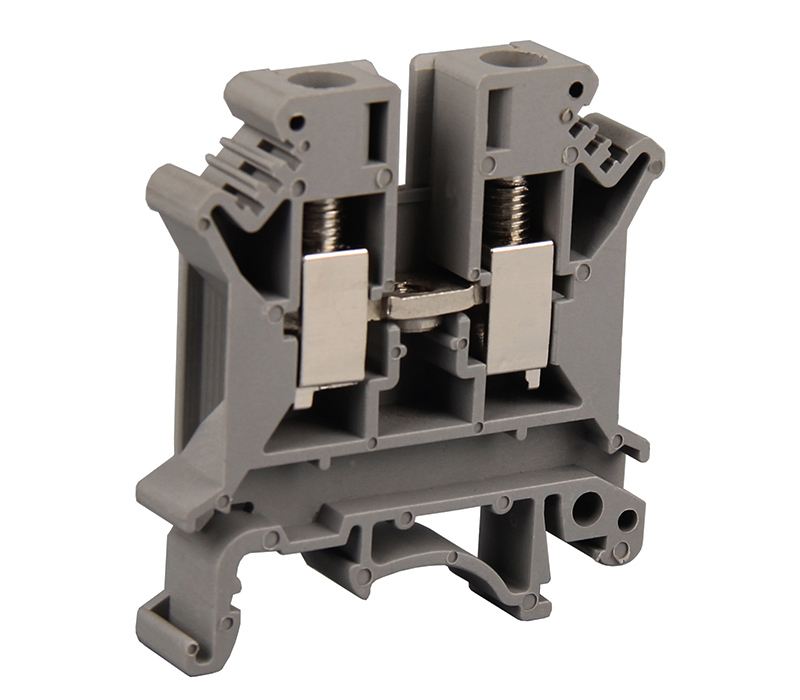

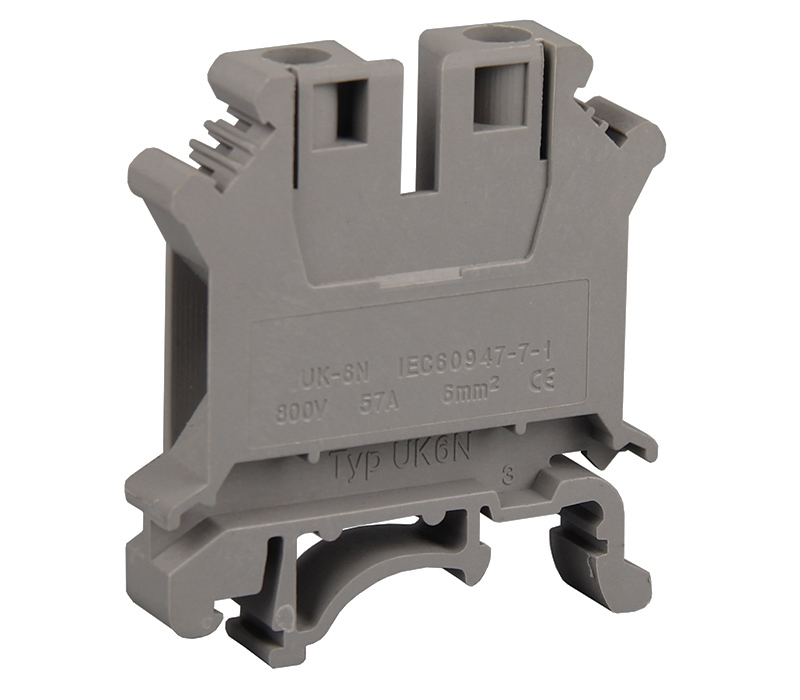

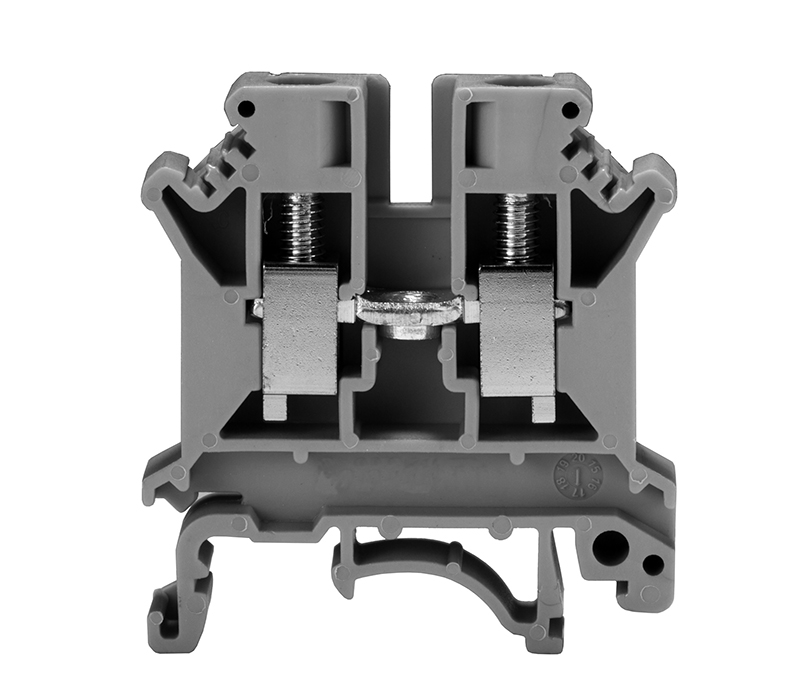

成曼電氣生產的UK6N接線端子能夠連接0.25-6平方毫米之間的導線,線路電壓800V,電流不大于57A。UK6N和其它規格的端子一樣采用的是尼龍和銅作為產品的主體,具有良好的阻燃絕緣性能和導電性能。安裝螺釘采用的是M4螺釘,相較于小型號螺釘,大螺釘故障率非常小,所以產品的檢測基本人工完成。導體部分的厚度關乎到產品的導電性能,我們的UK6N接線端子采用的是2.0厚度的導體,電流負載能力好。產品包裝方面,由于產品的尺寸較大,包裝數量為50只一盒,外箱采用雙層瓦楞紙箱,可適用于國內產品運輸和外貿出口。
一.產品基礎參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
57A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑6mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 8.2mm |
寬度42.5mm |
高度 47mm |

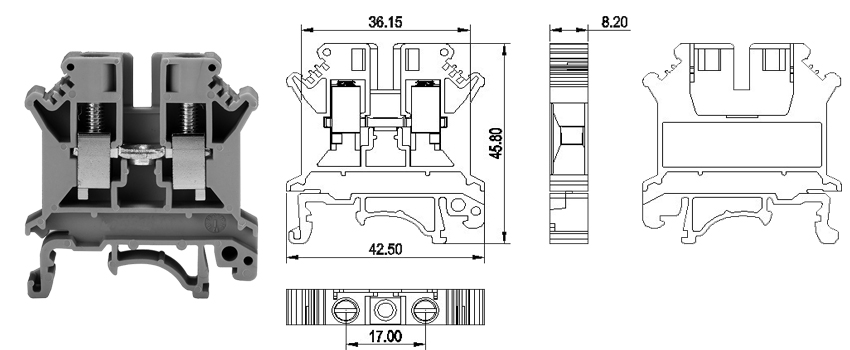

二.尺寸數據
1.UK6N接線端子高度47毫米,是符合普通系列端子高度與組合要求的設計,在配合UK3N,UK5N,UK10N等型號使用的時候外觀高度和形狀完全統一,這個組合時序末尾使用一個擋板即可。
2.產品寬度42.5毫米,滿足于35毫米寬度安裝導軌的要求。
3.UK6N產品厚度為8.2毫米,所以在配件選擇方面需要注意其間距為8.2毫米即可,比如中心式橋接件,邊插式橋接件,標記號等等。
三.配件列表
1.D-UK3/10擋板是一款通用型產品,適用于2.5平方到10平方毫米的端子,這個范圍不包括UK2.5B,因?yàn)槠涑叽绲牟煌环掀渌恍┬吞枴?/span>
2.但凡遇到端子選型配件的時候,可根據端子的厚度來選擇標記號,因?yàn)闃?biāo)記需要安裝在標記號的卡槽里,端子本身的尺寸決定了需要餓配合的附件的尺寸。
3.橋接件。邊插式或者中心式橋接件的選擇都是根據產品的厚度來確定的,8.2毫米厚度為FBI10-8和EB10-8.
4.固定件的作用在于固定一組端子使其在一定范圍內不會松動或者掉落。
5.標記端子用標注線或者一個端子組的用途。
6.標記夾用于表示端子條的用途,使用相比普通的標記端子更加簡單快捷。
四.生產流程
UK6N接線端子的生產采用的是流水線生產,與小規格產品生產不同的是生產效率,流水線需要通過各個單位的配合來完成生產。
