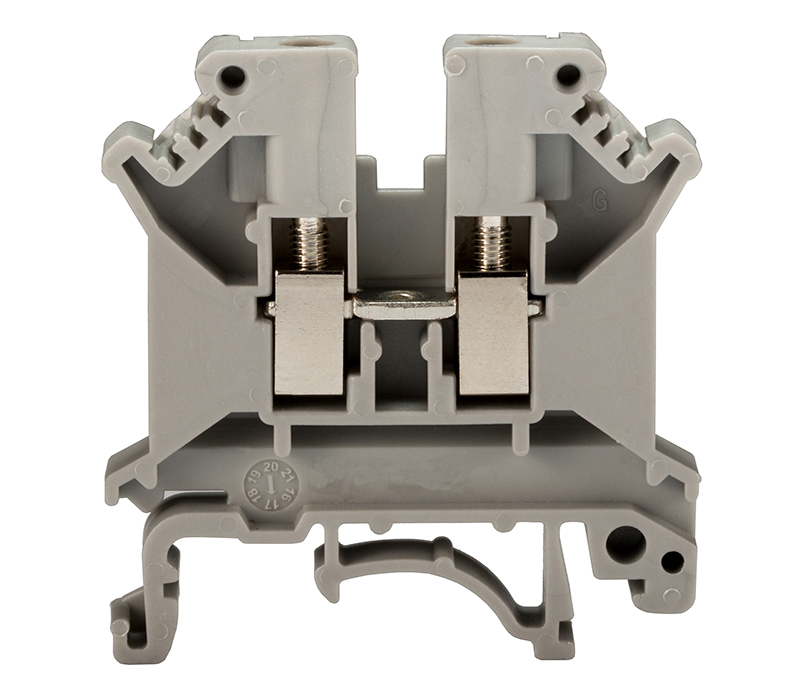

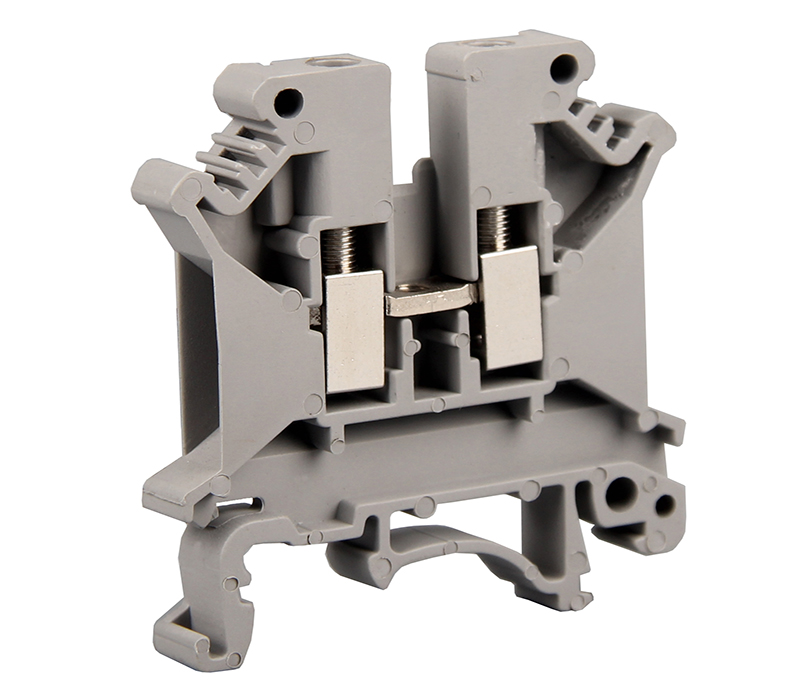

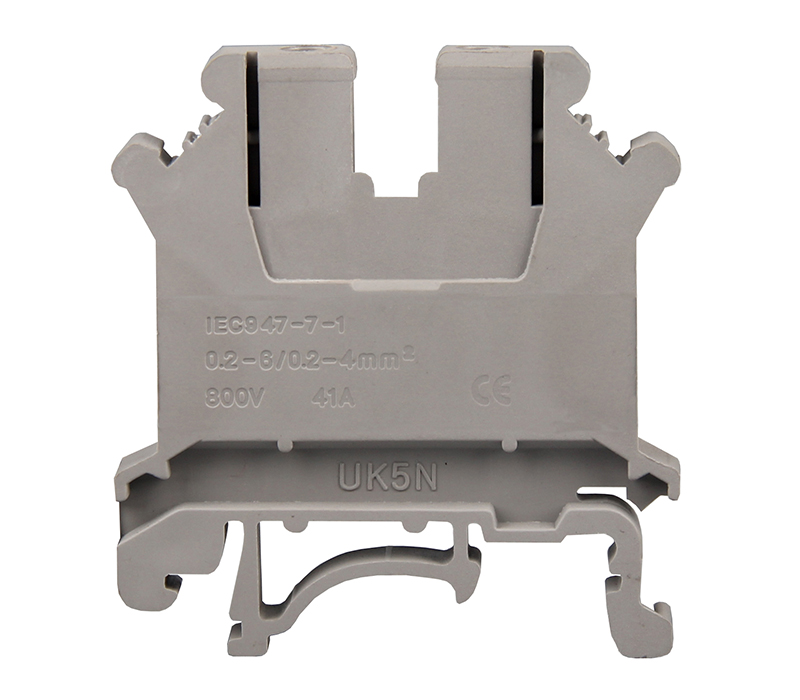

成曼UK5N接線端子適用于各種配電柜,通訊柜和電氣連接設備等產品,是行業中公認的二次接線的優質元器件之一。產品可通過電流最大41A,電壓800V,接線能力方面最大硬線可接4平方毫米。軟線連接可配合使用針形冷壓端頭。產品標識,橋接,固定等配件全面,可為復雜工程的電氣連接提供最優質的方案。產品只要組成部分有外殼,導體部分,緊固部分和螺釘。外殼采用注塑機生產,將尼龍材質加熱只280攝氏度左右呈液體狀態之后通過注塑機高壓注入模具中,冷卻出模即可完成生產。而導體,緊固件和螺釘基本都由告訴沖床來完成生產,需要絲攻的配件則通過絲攻機絲攻成形,最后在經過毛刺剔除和打磨,在經過防銹處理(電鍍)完成生產。而成品的UK5N需要將產品的各個部分組裝到一起完成生產。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
41A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑4mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||

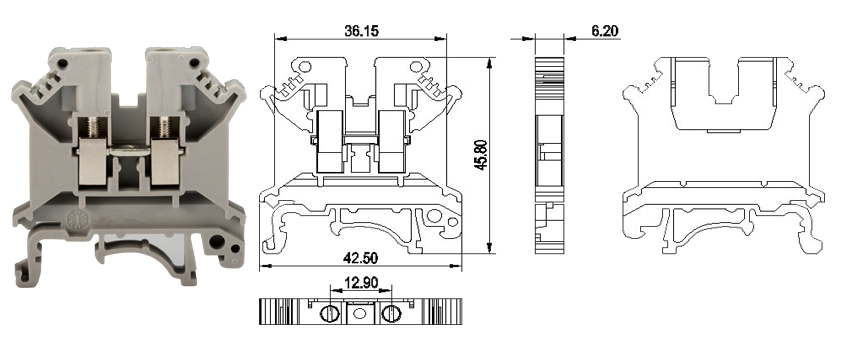

產品標準尺寸: |
厚度 6.2mm |
寬度42.5mm |
高度 47mm |
二.產品設計
1.產品高度47毫米與UK3N相同尺寸,所以在產品的組裝方面可使用相同規格的導軌和擋板等配件。
2.寬度42.5毫米,安裝導軌適用標準1.0厚度,35毫米寬度。
3.厚度6.2毫米。標記條和橋接件選擇間距為6.2毫米。
三.附件列表
1擋板D-UK3/10,擋板功能為密封末端端子裸露的金屬部分,有效延緩金屬部分的氧化速度,亦可防止短路事故和危險情況的發生。
2.標記條,UK5N選用的是ZB6標記條,數字字符可根據需求訂制,也可訂購空白標記條使用油性記號筆自行書寫。
3.中心式橋接件。UK5N配套為FBI10-6,不同數量端子橋接可使用剪刀或者鉗子自行切割。
4.固定件,固定件的使用和選擇需要根據環境,嚴寒環境下選用3螺釘E/UK或者SUK-E,EW-35等可有效避免卡腳斷裂。
5.標記座,根據使用的空間大小選擇厚度不同的標記座,主要型號為UK-B1和UBE/D,寬度分別為1cm和2cm。
6.標記夾和標記座可互換使用,優點在于安裝只需卡如固定件即可,缺點在于使用的位置必須有固定件,否則不能完成安裝。
四.生產包裝

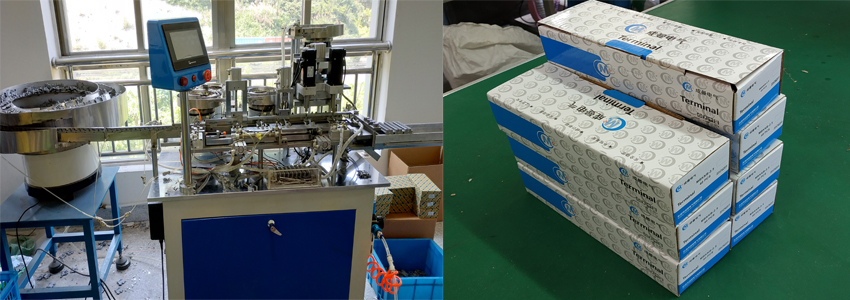

UK5N接線端子采用全自動裝配設備,能夠在最短的時間內完成包括產品的組裝,檢測,包裝等生產工序。產品檢測主要部分為螺釘檢測,通過裝配機對螺釘?shù)姆磸?fù)擰緊達到檢測螺釘是否順滑,有無毛刺和卡死的情況等。完成生產和檢測工作之后產品被集中到右側的滑槽位置,并以一組20只排列,包裝的時候只需將產品直接放入盒中即可完成。
