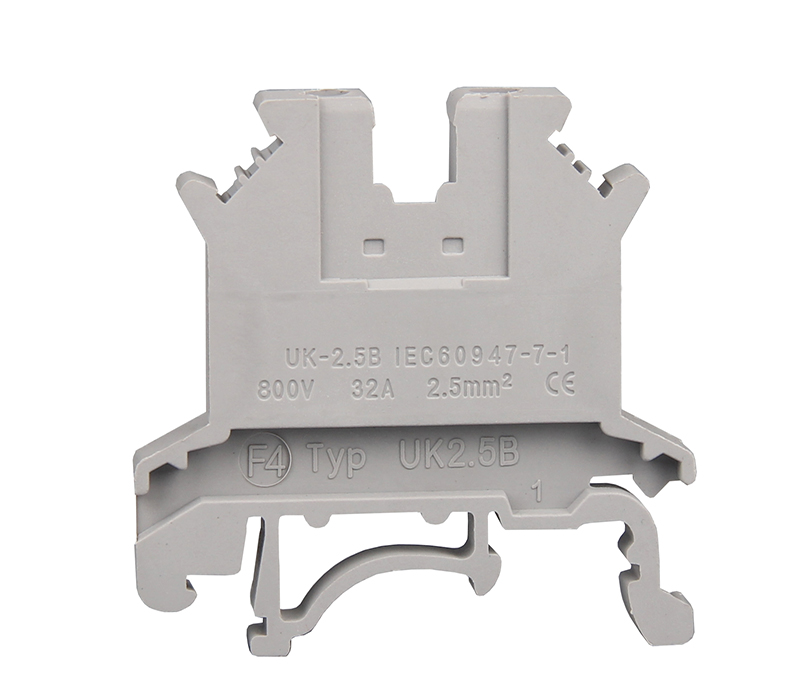

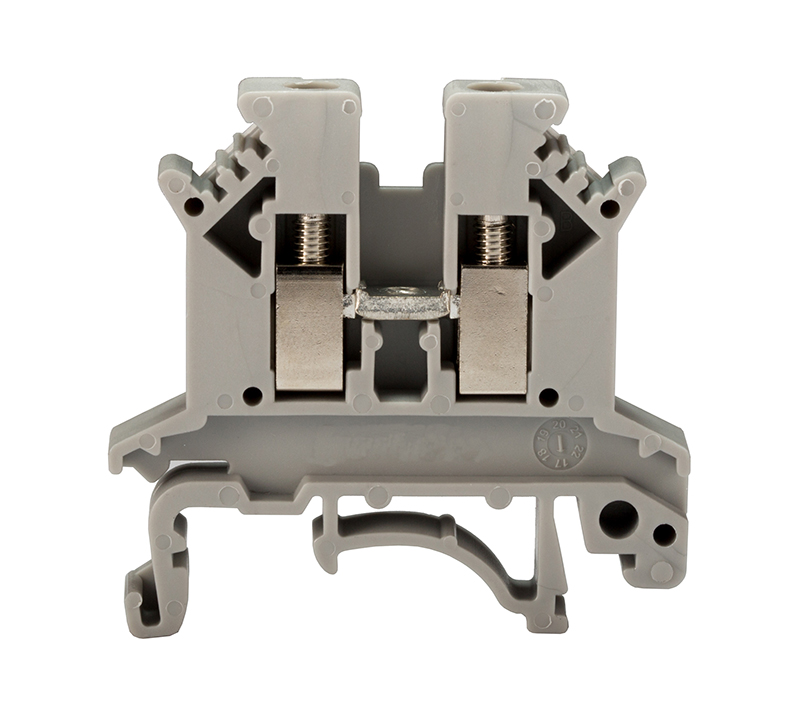

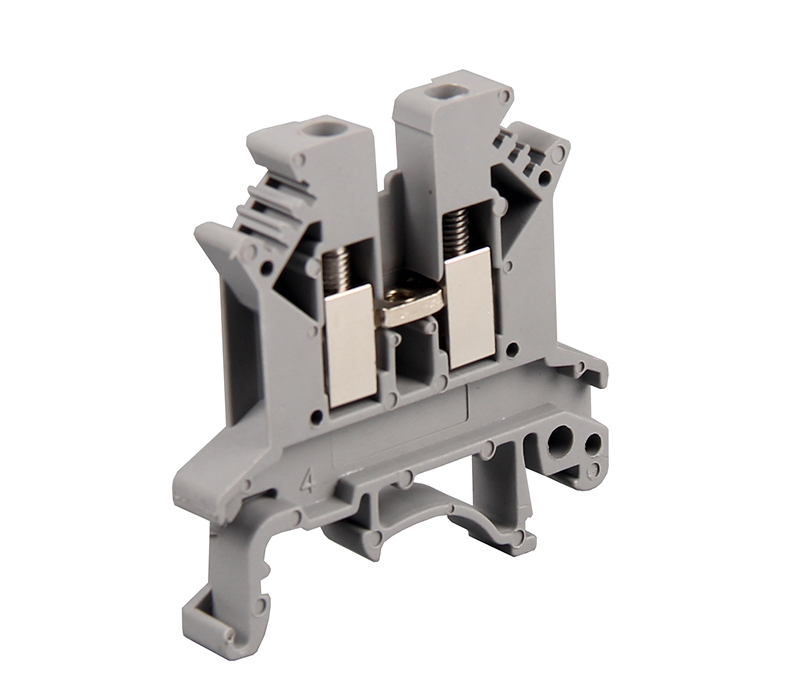

產品采用螺釘自鎖原理設計,主體分為螺釘,壓線框和導體等幾個機構部分。螺釘采用M3一字螺釘,安裝和裝配過程中需要使用大小為M3的螺絲刀。壓線框采用高強度銅鋅合金,通過高速沖床加工,在經過絲攻機打孔絲攻,完成基礎生產后,在經由熱處理和電鍍最終完成生產。而導體和螺釘都也是有沖床和絲攻兩個步驟完成生產。UK2.5B接線端子是UK系列接線端子使用最為廣泛的型號之一。2.5平方毫米的線徑適用于大多數的配電柜,控制柜和通訊柜。2.5平方線也適用于消防和其它一些預警設備。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
32A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑2.5mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 6.2mm |
寬度42.5mm |
高度 42mm |

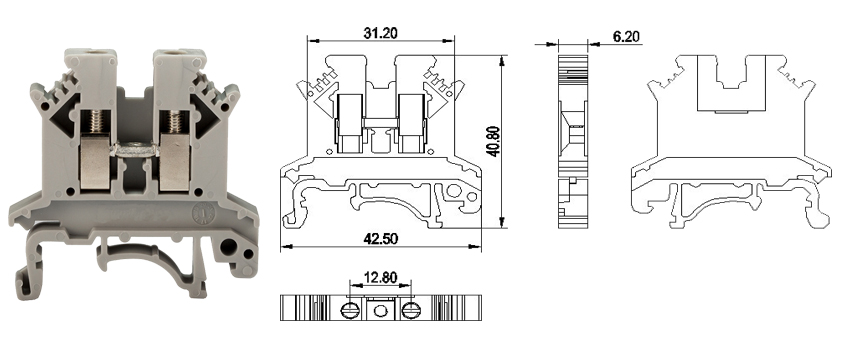

二.產品尺寸
1.長度42.5毫米。 此長度表示產品左右兩端最寬長度,并非產品的安裝尺寸,安裝采用的是35毫米寬度的導軌。2.厚度6.2毫米。這個寬度的數據有較為實用的參考意義,因為在標記條和短接件的選種上需要參考厚度來決定產品的配件選擇。
3.高度40.8毫米,此數據是用于空間控制方面作參考實用,如空間最高可容納為高度50毫米,那么此中情況下選擇2.5平方的端子有UK3N和UK2.5B兩種,但是我們需要使用的是UK2.5B,其差別在于UK3N的產品高度為45.8毫米,這個使用使用UK3N在配合導軌的高度需求會超出預期,受到空間高度的限制。
三.配件選擇
1.擋板,UK2.5B框式螺釘接線端子擋板采用尼龍雙六生產,具有強度高,耐酸堿,抗老化等特點。此款擋板只匹配UK2.5B接線端子,不能和其它規格的產品通用。
2.標記條,UK2.5B接線端子標記條的選擇需要參考的一個重要參數是產品的厚度,上面的產品尺寸中有具體提高,厚度為6.2毫米,因此選用間距6.2毫米的ZB6標記條,具體數字和其它字符的印刷可根據需求訂購或者定制。
3.橋接件,UK2.5B選擇橋接件和選擇標記條選用的是同一個參考數據產品的厚度。因此橋接件的螺釘間距也是6.2毫米,各個規格中符合要求的為FBI10-6,也可根據需求定制2,3,5等不同位數的橋接件,簡單的操作方式是購買10位整體的橋接件,使用簡單剪切和獲得2-9位任意數位的橋接件。
4.固定件,UK系列所以產品選用的是相同規格的固定件,由于各系產品均使用的是35毫米寬度的導軌,因此固定件的安裝距離也是35毫米,而端子的安裝導軌選用的是TH7.5/35.因此UK2.5B接線端子的固定件安裝導軌高度7.5毫米,寬度35毫米。固定件型號有E/UK,EW-35等。
5.標記座,標記座是用來表示一組端子功能或者特殊用途的配件,型號大體有兩種,寬度2cm和1cm。上圖為寬度1cm的UK-B1,2CM的型號為UBE/D。
6.標記夾,使用標記夾的情況為導軌長度不夠用或者空間限制的情況下使用此款產品KLM-A。其特點為窄,紙卡書寫簡單,只需抽出書寫完畢插入即可,無需如UBE/D需要打開蓋子,在安裝回去。安裝方面只需輕輕卡入固定件即可完成晚裝。
注意:以上配件為產品的常用配件,通用配件和非常用配件還有導軌,邊插式橋接件EB10-6,分組擋板ATP-UK,小隔板TS-UK2.5B等等。
四.生產與包裝

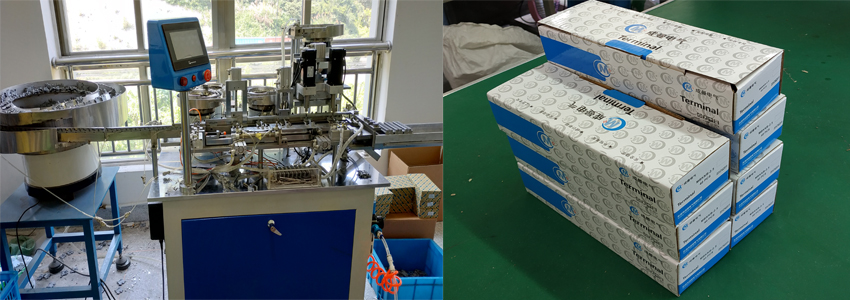

成曼電氣生產的UK2.5B接線端子采用全程自動化裝配機生產,具有品質高,價格實惠等優點。包裝采用彩色內盒,每盒數量50只,大盒100只包裝。外線采用的是三層瓦楞紙箱,使用國內行業和外貿出口。自動裝配設備相較于人工具有更加明顯的優勢:
1.生產效率高。自動裝配機采用振動盤作為產品篩選和運輸方式讓配件進入裝配機,裝配機將螺釘,導體和壓線框等部件按照一定的次序組合送入塑料外殼中,通過控制臺的程序將帶有金屬部件的產品部分送入螺釘壓入裝置,兩顆螺釘壓入之后進入由兩把電動螺絲刀控制的螺釘擰緊和檢測部位,最后完成檢測和擰螺釘工序至生產完成。其每個步驟同時進行,按每天8小時計算,日均產量一萬只上下,是普通人工的3倍左右。
2.品質高。自動裝配設備在生產過程中會對產品的部件進行檢測,不合格自動剔除。尤其在螺釘檢測方面效率高,準確率高,是人工生產無法替代的。
3.成本更低。由于機械生產效率提高,產品的生產成本自然得到降低,所以成曼電氣生產的UK2.5B擁有更強的市場競爭力。
