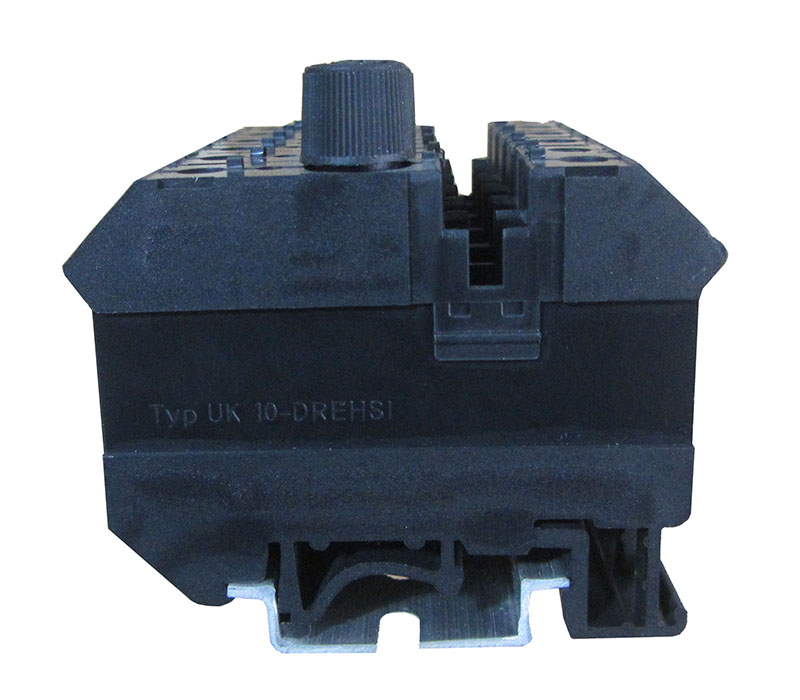

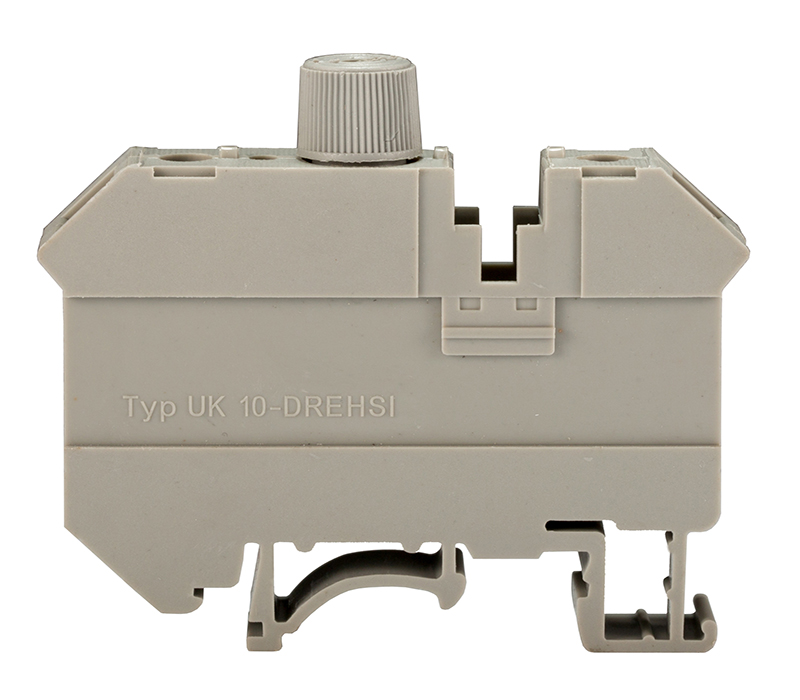

成曼電氣生產的UK10-DREHSI螺帽式保險絲端子采用的是與普通保險端子不同的螺帽式安裝保險管,其特點在于保險管更加的穩定牢固,不會猶豫震動輕易脫落和彈出。廣泛適用于船舶,汽車,飛機等領域。此款端子最大接線能力為16平方毫米,耐壓800V,電流10A,其實際能夠承受的電流遠大于10A。產品采用M4一字螺釘生產,具有1.2-1.8的強大扭力,能夠保證導線被牢固的鎖定在壓線框中。能夠配合使用的導軌有TH35/7.5,G32/15等系列導軌。
一.產品參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
10A(安培) |
|
標準接線范圍: |
最小線徑0.5mm |
最大線徑16mm |
|
接觸體材質: |
黃銅H58(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 8.2mm |
寬度42mm |
高度 59mm |

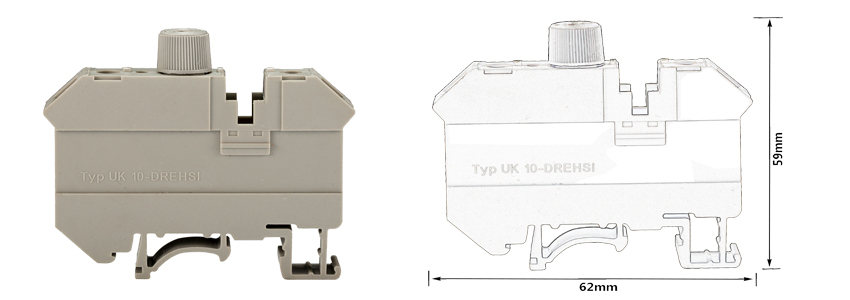

二.產品尺寸
UK10-DREHSI保險絲端子高度59毫米,長度62毫米,厚度12毫米,是一款專業設計用于保護電路和用電器安裝的端子。

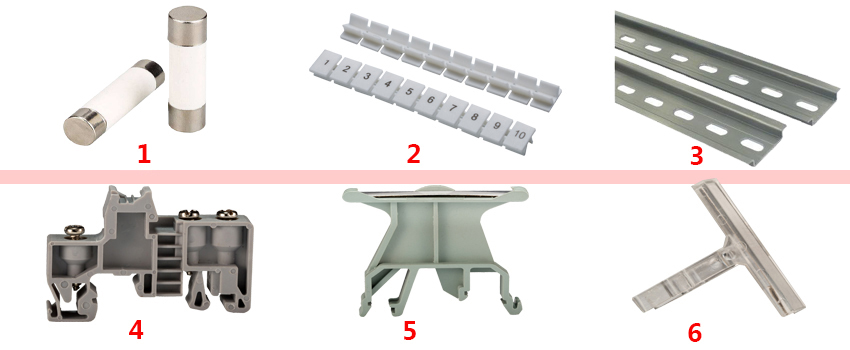

三.配件
1.UK10-DREHSI螺帽式保險絲端子在選擇保險管的時候只能使用5*25這個規格的管子,因為長度過長的情況下由于需要旋擰會導致保險管開裂從而無法正常使用。材質方面推薦選擇使用陶瓷保險管,因為玻璃管的壁厚有限,其強度比如陶瓷管的強度高。
2.標記條選用的型號是ZB10,值得注意的是此款端子的厚度為12毫米,所以ZB10在使用的過程中需要分成一個個單個的數字進行使用.
3.導軌方面使用TH35/7.5,G32/15等系列導軌,厚度推薦選用1.0毫米以上。
4.固件依舊采用E/UK,EW-35,SUK-E等。
5.標記座,標記夾使用為UK-B1,UBE/D,KLM-A。

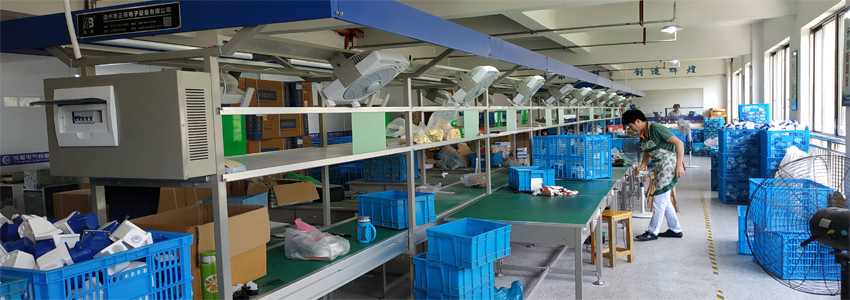

四.生產流程
UK10/RD螺帽式熔斷接線端子采用全手工生產,內部由兩個導體銅件,兩個壓線框,一個螺帽,兩個螺釘組成。分別將銅件和壓線框按照一定的規則裝入塑料絕緣件中,在將外側絕緣件蓋好,即可組裝完成。
