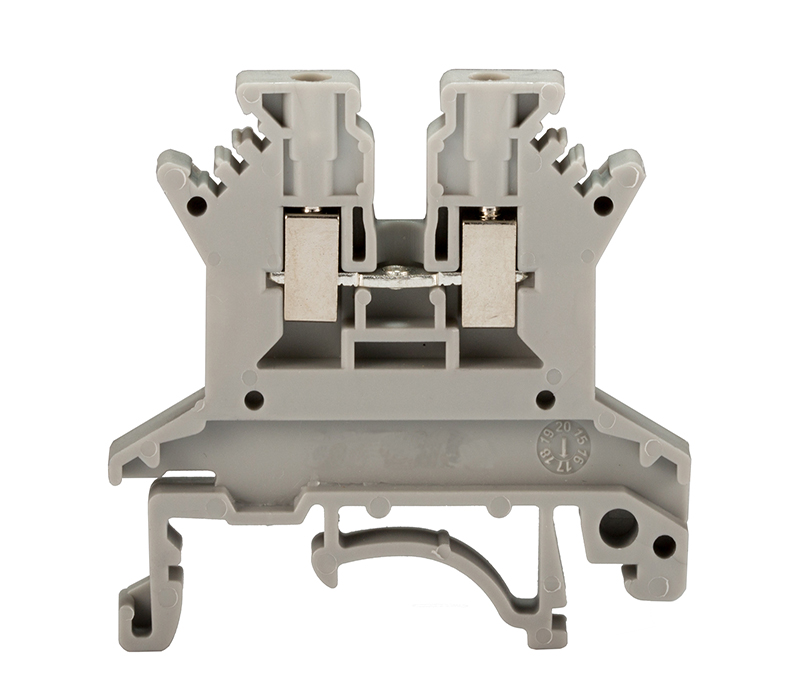

成曼UK1.5N接線端子采用和uk系列產品相同的框式螺釘結構,具有良好的導線固定和電流信號傳導能力。由于產品的尺寸和接線能力小,使用的配件和塑料也更小,其技術要求比普通型號的產品要求更高。產品的螺釘采用的是M2一字螺釘,由于螺釘非常的小,所以其能過提供的扭力有限,這就要求產品的壓線框尺寸更小,且具有良好的固定能力和絲攻精度。由于壓線框體積小,切絲攻難度大,所以生產出來的合格率也會降低導致產品的生產效率低下,其市場價格也相對較高。其次是產品的外形方面,行業中生產此款壓線框的企業不再少數,但是其中一個突出的問題在于壓線框生產出來之后有一定的變形,導致產品在組裝完成之后表面略有突起,導致產品安裝到導軌上之后呈現不規則形態,或者產品之間存在較大間隙。所以在沒有特殊要求的情況下可使用UK2.5B端子替代UK1.5N。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
500V(伏特) |
17.5A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑1.5mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||

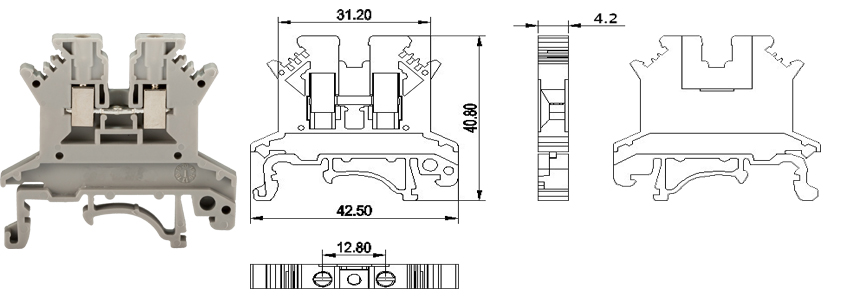

產品標準尺寸: |
厚度 4.2mm |
寬度42.5mm |
高度 42mm |
二.產品設計
1.寬度42.5毫米,UK1.5N沿用了和UK2.5B接線端子相同的寬度設計來滿足安裝方面的需求,可以配合UK系列所以產品組裝在同一導軌平面上。配合使用導軌寬度為35毫米,高度為7.5毫米的標準C45導軌。厚度可根據需求自由選擇。
2.厚度4.2是所以UK系列接線端子中最小的一款,由于厚度的關系所以相關配件均無法與其它型號產品公用。所以在選擇橋接件,標記號等產品配件的時候需要注意其型號與其它產品型號的差別,避免后期退貨換貨的不必要步驟。
3.高度42毫米,是與UK2.5B相同尺寸的高度,所以在適用方面可以配合UK2.5B使用。
三.配件功能
1.UK1.5N采用的是D-UK1.5N擋板,此款擋板只能配合UK1.5N使用,無法使用其它型號產品上。
2.ZB4標記條,由于UK1.5N獨特的4.2毫米厚度設計,其標記號的選擇使用不能與其它規格的產品配套,只能選擇間距為4.2毫米的ZB4。其標識可選擇1-100之間的數字也可選擇使用,L,N,E等標識地線,零線,火線等字母,特殊字符可定制,當然也可選擇購買空白標記號自行設計書寫。
3.橋接件FBI10-4,此款產品亦不能和其它規格的產品混用,其螺釘中心間距為4.2毫米,專屬于UK1.5N配件。
4.固定件,UK系列接線端子的固定件選擇不是唯一的,可選用E/UK雙螺釘或者三螺釘固定件,也可以選擇使用SAK系列產品中的EW-35固定件系列,當然單螺釘升降式固定件也能使用,所以固定件的選擇需要根據具體情況而定,普通環境均可使用,嚴寒環境選擇三螺釘?shù)腅/UK或者EW-35可減小卡腳斷裂的風險,同時提高產品的固定效果。
5.標記座通常有UBE/D和UK-B1兩種選擇,不同點在于寬度和標記卡的安裝方式,UBE/D寬度約為2cm,而UK-B1厚度為1cm,其共同特點都是直接安裝在導軌上。
6.標記夾KLM-A,此款標記夾和上面的標記座擁有相同的功能,其不同點在于此款產品安裝時固定于E/UK固定件之上而不是直接卡在導軌上。
四.生產包裝
成曼UK1.5N采用的是流水線生產而非自動化裝配生產,其主要原因在于產品自身采用自動化生產成本較高,且產品使用用量小。首先由于UK1.5N接線端子的產品配件非常小,所以在生產過程中對于機械的精度要求極高,對于非高端技術類產品來說非常的雞肋。配件具體的尺寸可以以手指作為參考,其壓線框不到成年人手指的一般大小,螺釘采用的是M2一字路東,和普通的牙簽粗細差不多,中間導體部分不到小手指的三分之一寬度。市場方面相較于常用型號UK2.5B來說非常小,所以很多企業直接使用UK2.5B替代,不生產UK1.5N。這也直接導致其產品單價高于UK2.5B。
成曼UK1.5N接線端子采用的是和其它產品型號相同的紙盒包裝,包裝數量50片,或者100片。外箱采用的是標準出口類型外箱,外貿訂單可根據需求定制嘜頭和相關設計。
