框式螺釘接線端子UK35N采用了一體式密封設計,產品可根據需求配備橋接件,小隔片和分組擋板等系列配件。標識方面可使用標記條ZB10對不同端子和導線進行標識。其新款產品采用了和小規格UK2.5B,UK3N,UK5N等一系列產品相同的設計,采用導電體,螺釘,接線框分離設計,通過螺釘緊固的方式對產品進行組裝。雖然新款的UK35N任然采用了以往的密封式設計,但是在設計方面將卡腳不再單獨生產,而是將殼體的一半與卡腳融合到一副模具中,所以在生產過程中能夠減少成本和有效率的提高生產效率。同時由于部件的減少,生產組裝方面也可以節約更多的人力成本,從而在總體方面降低生產成本。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
800V(伏特) |
125A(安培) |
|
標準接線范圍: |
最小線徑10mm |
最大線徑335mm |
|
接觸體材質: |
黃銅H62(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度15.2mm |
寬度55mm |
高度 62mm |
二.產品圖紙

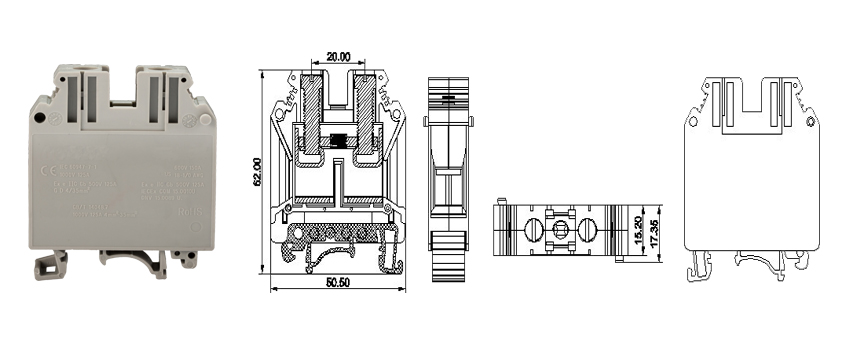

UK35N接線端子產品高度62毫米。相較于同樣接線35平方毫米的UIK35款接線端子,UK35N接線端子的高度略高于35B,電壓和電流的承載能力方面相同??_方面,UK35N經過改良之后出現的經濟型新款與UIK35基本一致。寬度為55毫米,采用的是35寬度的導軌安裝,導軌型號為NS35/7.5,可選用的安裝導軌還有G型導軌。厚度15.2毫米,其厚厚度決定此款產品配備的中心式橋接件需要達到螺釘中心間距15毫米,請產品型號為FBI12-15。
三.附件

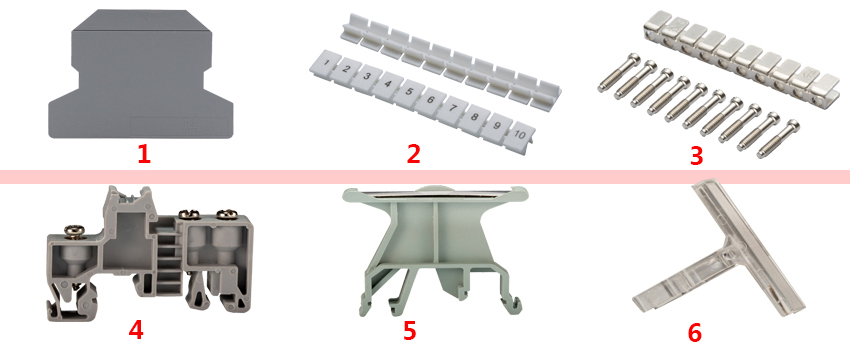

UK35N接線端子無論是老款還是新款,都無需使用擋板,所以在擋板和各種板狀類配件中需要使用的只有分組隔板和小隔片兩種,其型號為ATP-UK和TS-K,兩個配件的功能是將產品不同的組別分開,隔片的作用在于橋接件使用的時候防止短路。標記條采用的是ZB10。而橋接件方面只有有FBI12-15可以使用,邊插式橋接件方面沒有作為UK35N使用的寬度,其最大型號為EB10-10只能為產品螺釘間距為10.2毫米的產品使用。固定件方面采用的依舊是E/UK,ES-35,SUK-E等系列配件。標記端子型號有UK-B1,UBE/D兩個型號,標記夾采用的是KLM-A。
四.生產流程

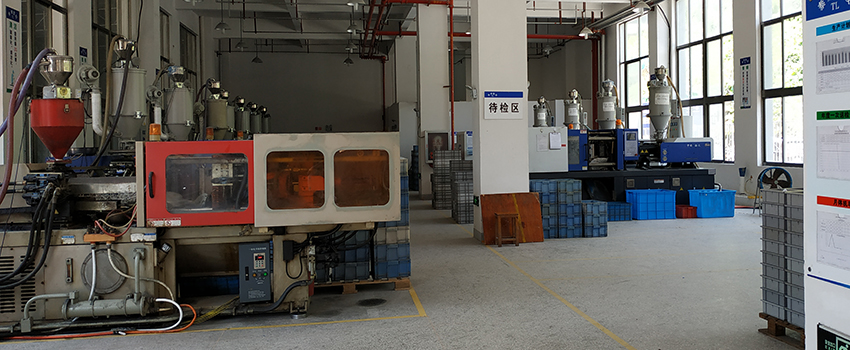

UK35N接線端子外殼采用注塑機生產,將尼龍材質加熱只液體可注塑裝填,然后將液體尼龍注入模具冷卻后進行脫模作業,最后得到殼體和膠口,人工將產品外殼和膠口分離完成塑料件注塑生產流程。銅件方面生產采用高速沖床和鉚合生產,后期加以熱處理和電鍍完成整套配件的生產。而新款產品在生產方面由于是分體式設計,無需使用鉚合工藝。
