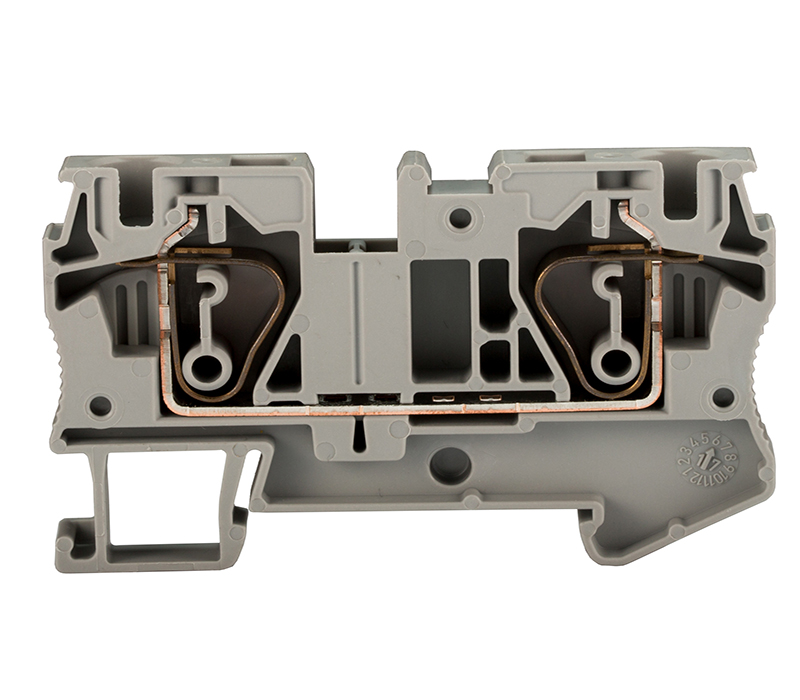

ST6籠式彈簧接線端子適用于連接各種硬線,線纜面積不超過6平方毫米,軟線可配合使用針形冷壓端頭使用。安裝方面只需要一把螺絲刀,將導線壓入回拉即可完成安裝。電流可承受52A,電壓800V。其它相應配件使用方面除了橋接件,擋板之外,幾乎可以使用與UK系列普通端子配套的附件。
配件
ST6籠式彈簧接線端子采用的是直插式橋接件,型號為FBS10-8.與傳統的UK6N接線端子不同的是,使用橋接件的時候無需螺釘固定,直接插入即可完成安裝,上部有絕緣用的尼龍材質進行分隔,可保證帶點操作的情況下不會觸電。擋板方面為D-ST6。
尺寸

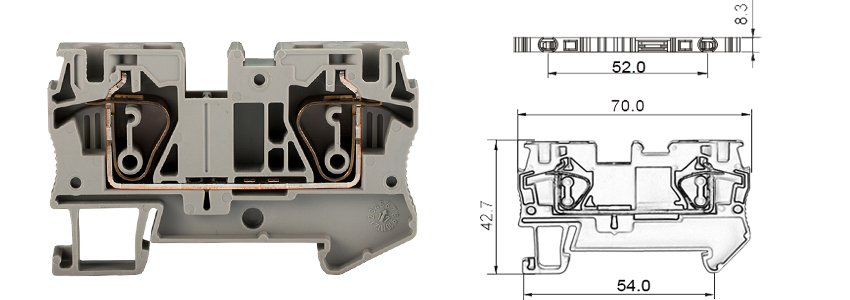

ST6彈簧接線端子高度42.7毫米,寬度70毫米,厚度8.2毫米。
安裝方法:
將導線剝皮,軟線使用冷壓端頭壓入線頭位置固定,將螺絲刀插入安裝孔內,待接線孔露出之后插入導線,拔出螺絲刀即可完成導線連接。
生產流程

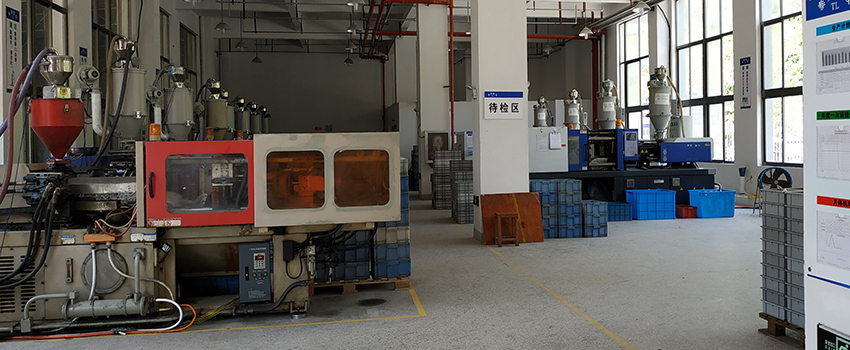

ST6直通式彈簧端子采用的是注塑,沖壓和組裝等生產工藝。首先是注塑方面,材質選用優質尼龍66工廠塑料,經過高溫超過兩百度以上加熱,材質呈現液體狀態之后經由注塑機采用高壓注入模具中定型,經過冷卻之后將產品頂出。寒冷季節會增加熏蒸的過程來保證殼體有足夠的韌性對抗寒冷的環境。壓線框采用的是進口的不銹鋼彈片,經過特殊處理和加工成為半成品。而導體部分加工則非常簡單,只需要沖床即可完成基礎加工,后期進行電鍍即可。組裝方面先將導體固定到壓線框中,再將組裝好的導體和壓線框一并壓入塑料件中完成裝配。經過包裝打包入庫完成生產。
