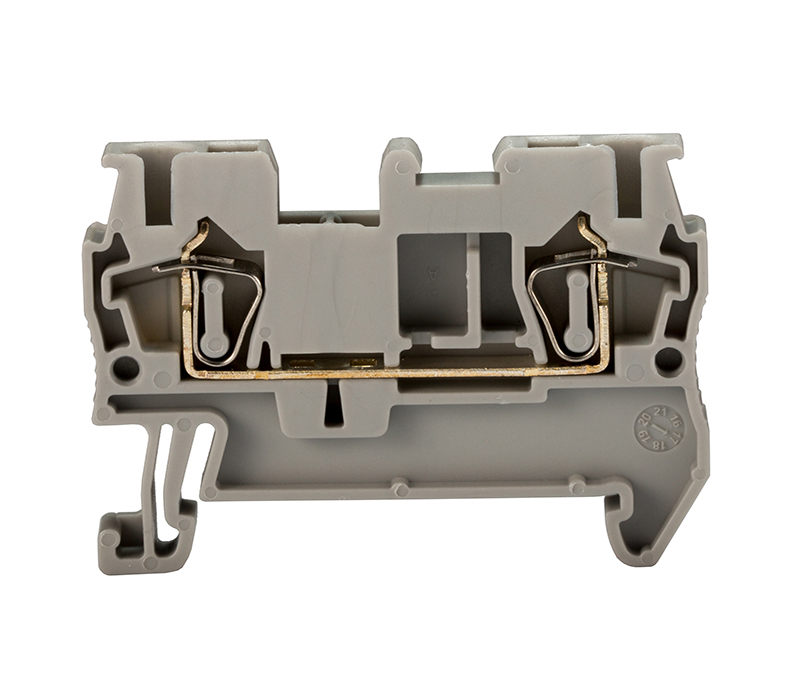

ST2.5籠式彈簧接線端子采用籠式接線技術,省略了框式螺釘接線端子繁瑣的接線步驟,只需將導線剝皮插入回拉即可完成安裝,使用簡單快捷,切由于采用的是彈力安裝方式,無需擔心由于抖動而引起的螺釘松動造成接線不牢情況。產品安裝的穩定讓其可以更廣泛的適用于電梯,船舶,火車等各大不穩定環境。

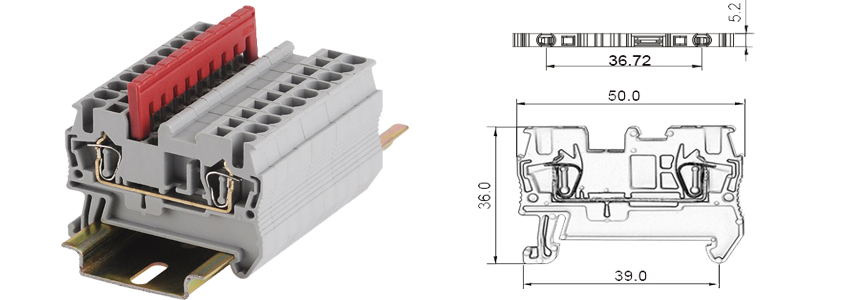

產品尺寸
產品高度36毫米,寬度50毫米,厚度5.2毫米,卡腳距離35毫米。
附件需求

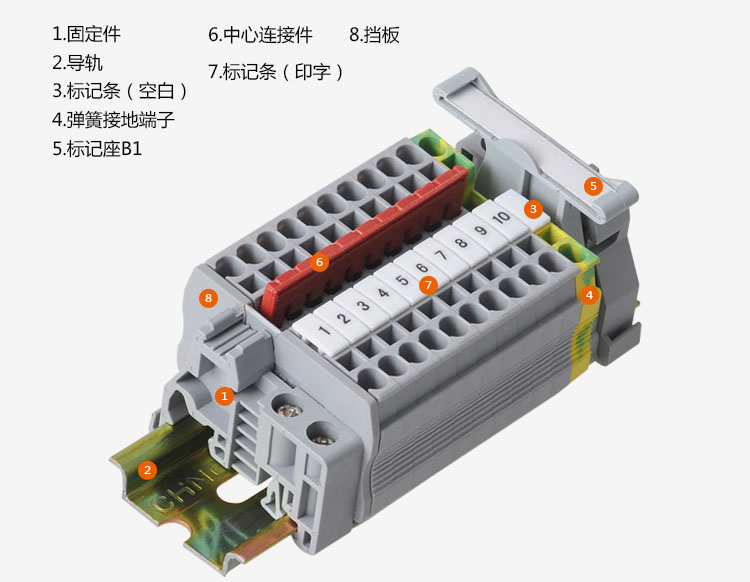

ST2.5回拉式彈簧端子主要使用配件有中心式橋接件和擋板,型號分別為FBS10-6和D-ST2.5.橋接不同位數端子可根據需要剪切橋接件,常用2位橋接件有專用設計的FBS2-6。
使用方法:

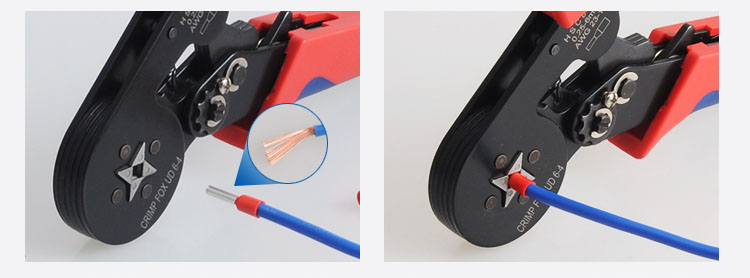

一.線頭制作需要配合使用冷壓端頭和冷壓端子壓線鉗。將導線剝皮適當?shù)拈L度,插入管型冷壓端頭中,用壓線強將端頭壓實即可。

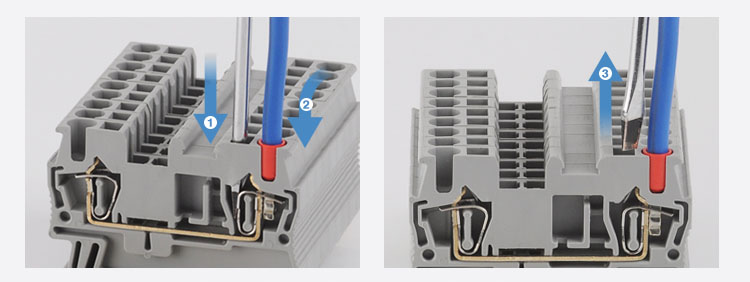

導線安裝有三個步驟:首先插入螺絲刀將鎖線框壓迫至露出插線口,第二步將制作好的線頭插入鎖線口內,第三步拔出螺絲刀鎖緊導線完成安裝。
ST2.5回拉式彈簧端子簡介:
ST2.5籠式彈簧接線端子相比較于普通的UK系列接線端子差別最大的兩款配件在于橋接件和擋板。ST2.5接線端子中間的導體部分采用的是雙安裝孔設計,能夠在同一端子上插入兩條橋接件,此技術的應用可是端子的橋接數量從原有的10位變得無限可能,即可根據要求無限橋接。其次是安裝方式,此款橋接件的安裝無需使用螺釘,直接插入即可,同時可根據需求剪切成不同的位數進行安裝。ST2.5配套使用的規格為FBS10-5.擋板使用的是專用的D-ST2.5。
標記條使用方面采用的是UK系列相同的產品,選型可參考UK系列接線端子的厚度選型方式,ST2.5籠式彈簧接線端子的厚度為5.2毫米,所以選用的標記條為ZB5。固定件方面也可選用E/UK,EW-35等,因?yàn)镾T和UK接線端子使用的導軌都為35mm系列導軌。

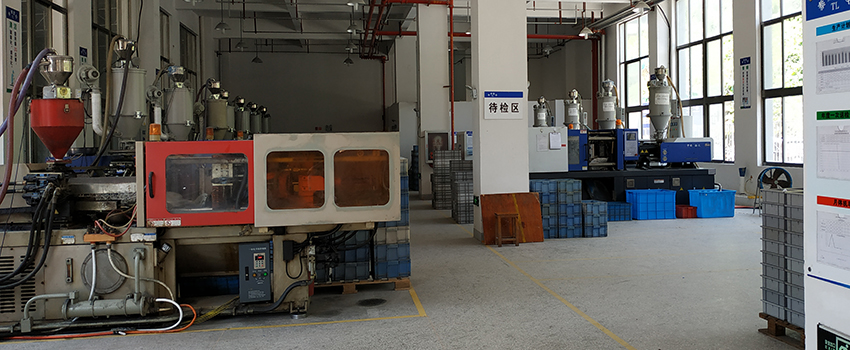

生產環境
ST2.5籠式彈簧接線端子和UK系列接線端子具有相同的工作目的和原理,都是用于導線的連接。所以產品的組成部分也大體相同,都有絕緣外殼,金屬導體和緊固件組成。絕緣外殼的作用在于穩定和安裝金屬件部分,作為金屬件載體。生產工藝均為塑料模具和注塑機完成生產。而產品的金屬件部分都是緊固件和導體。金屬件部分主體部分都由沖床完成生產,絲攻方面由于籠式彈簧接線端子采用的是伍螺釘安裝工藝,所以無需絲攻生產。而組裝方面由于ST彈簧接線端子需要利用壓線框的彈力安裝導線,所以組裝的過程中同樣需要首先克服彈力的限制采用安裝完成,所以工序方面更為復雜。
