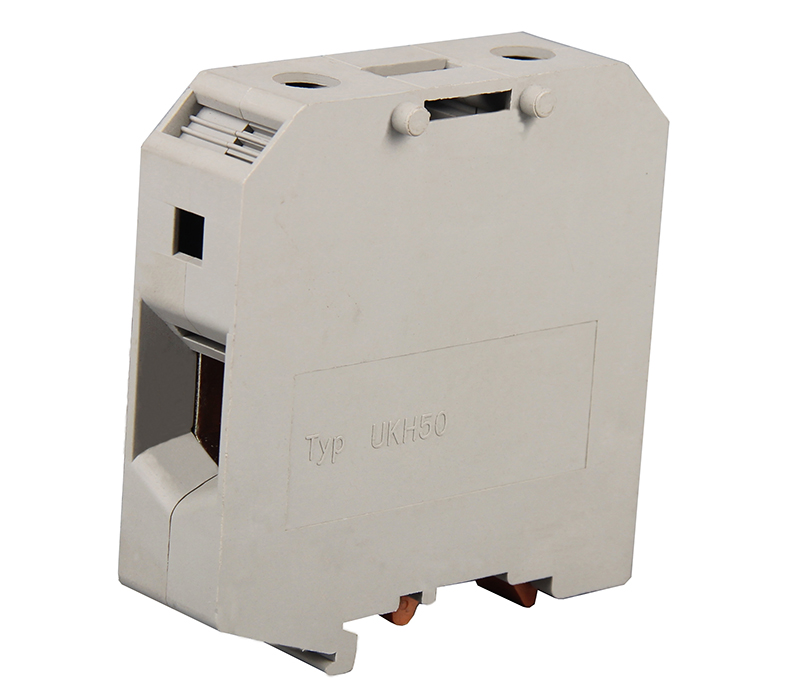

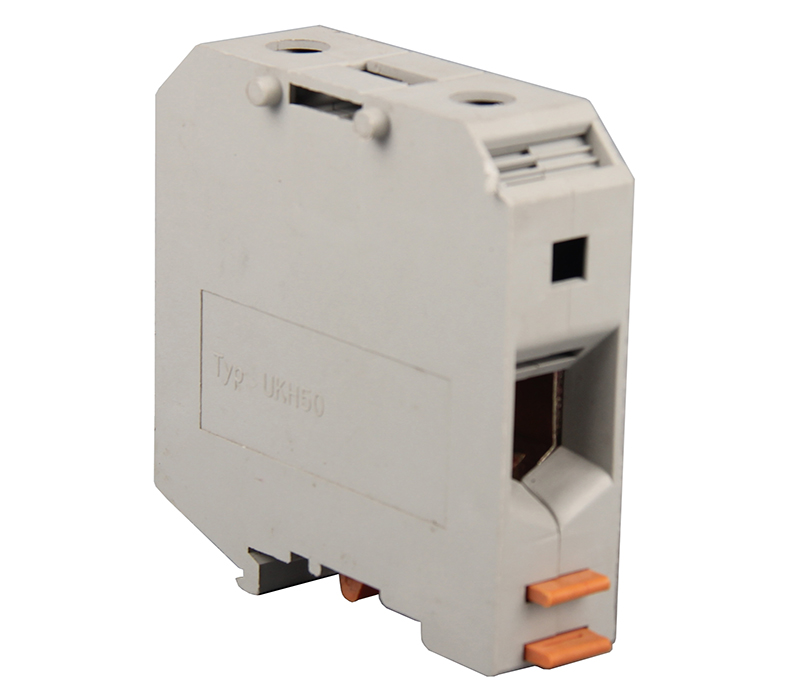

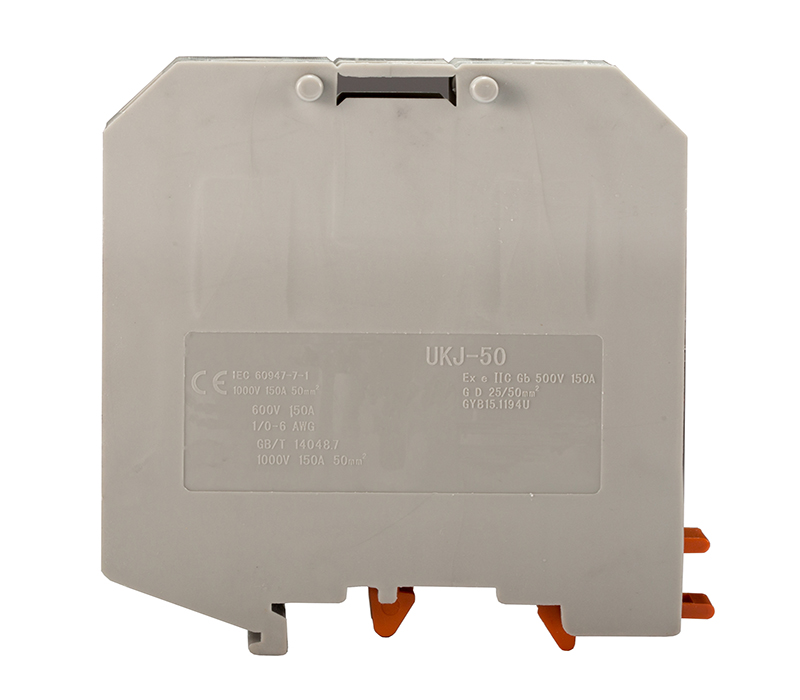

成曼UKH50大電流接線端子采用框式螺釘結構設計,內部采用高導體合金銅生產,壓線框采用高亮度鐵一次性鉚合橫行,螺釘緊固方面采用的是內六角螺釘,具有壓力大,緊固效果好等特點。外殼采用尼龍雙六材質生產,具有抗老化,耐酸堿,阻燃效果好等特點??_采用的是彈簧回啦收縮式固定,相較于傳統端子更加牢固,不宜斷裂。可承受電流150A,電壓1000V,適用于高低壓配電柜,配電箱。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
1000V(伏特) |
150A(安培) |
|
標準接線范圍: |
最小線徑16mm |
最大線徑50mm |
|
接觸體材質: |
黃銅H92(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 20mm |
寬度70.5mm |
高度 83.5mm |
二.配件選擇

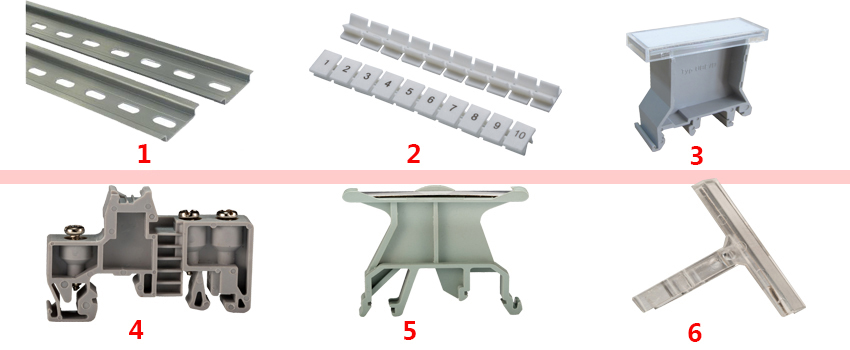

成曼電氣生產的UKH50采用的是DZ47系列安裝導軌,這種導軌廣泛適用于需要安裝的C45,UKX系列端子,導軌材質分為鋁合金和鐵度五彩等,厚度從0.8-2.0不止,常用的厚度為1.0和1.2毫米。標記條采用的是最大號標記ZB10,數字,字母等符號可任意選擇,沒有的字符可根據需求定制,定制周期根據具體情況而定。標記端子UBE/D,寬度為2.0cm,用于標記一組端子或者一條組合端子,其使用方法是直接打開蓋子將紙卡拿出,書寫或者打印好需要的字符,之后將紙卡放入蓋子,蓋上蓋子完成安裝。固定件E/UK適用于所有端子的固定,其分為雙螺釘款和三螺釘款,二者比較三螺釘款的固定效果更好,且其結構更加合理適應各種環境能力更強。UK-B1端子標記座和UBE/D功能相同,不同點在于寬度為1cm,KLM-A標記夾和標記端子功能一樣,不同點在于安裝需要配合固定件使用。
三.生產

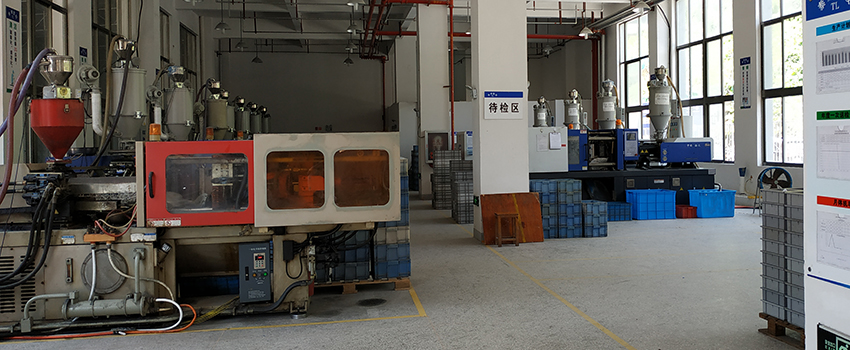

UKH50大電流接線端子生產需要的是大型注塑生產殼體,高速?zèng)_床,鉚合機等來生產金屬件,最后在完成組裝和包裝即可生產完成。在生產過程中由于其前后兩塊塑料件運用的是插針式貼合技術,所以在一定程度上可能會導致貼合的不夠緊密,所以在一定時期可以使用粘合劑來加強其密封效果。
