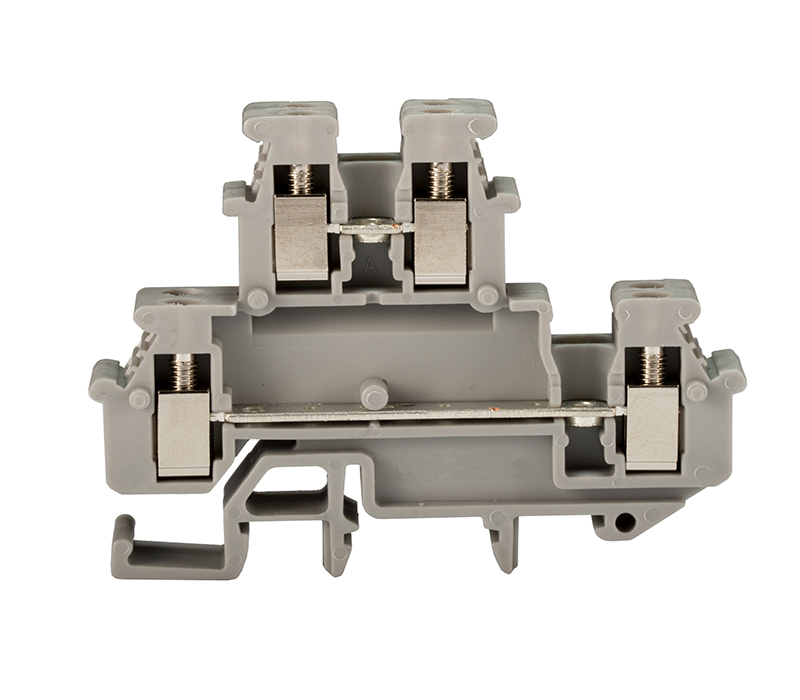

MBKKB2.5微型雙層接線端子采用兩層框式螺釘結構,能夠?qū)崿F(xiàn)同一片端子上對兩條線路進行連接的功能。相較于單層接線端子,其在安裝空間方面要求更低,比如同樣是接線2.5平方毫米的UK2.5B,連接兩條線路UK2.5B接線端子需要占據10.4毫米長度的導軌,而雙層接線端子則只需要一片端子5.2毫米的長度即可達到相同功能的線路連接。而在生產過程中還可對產品進行一定的改造,使其具備其它的某些功能,比如將上下短接形成一個一進三出的型號MBKKB2.5-PV.同時塑料部件生產的時候也可以根據不同導線的需求定制顏色用以區分其功能,比如藍色,黑色等等型號,在其規格的尾部加標識顏色的字母縮寫形成新的產品。
一.參數
產品國際標準: |
IEC60947-1 |
GB14048 |
|
額定電壓電流: |
500V(伏特) |
24A(安培) |
|
標準接線范圍: |
最小線徑0.25mm |
最大線徑2.5mm |
|
接觸體材質: |
黃銅H58(主體采用黃銅鍍鋅,螺釘采用鐵鍍鋅) |
||
絕緣體材質: |
PA66工程塑料 |
||
阻燃等級: |
94-V-0 |
||
產品標準尺寸: |
厚度 5.2mm |
寬度62mm |
高度 56mm |
二.產品尺寸

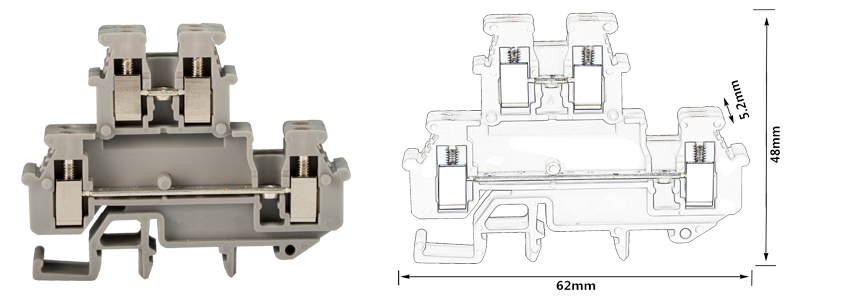

MBKKB2.5微型雙層接線端子長度62毫米,高度48毫米,寬度5.2毫米。

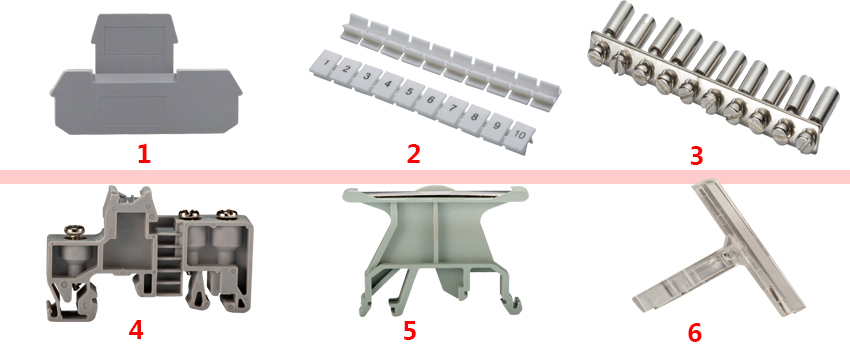

三.產品附件
1.擋板方面MBKKB2.5微型雙層接線端子采用獨立特殊設計的擋板,可以同時密封上下兩層裸露部分.
2.標記條采用ZB5,標記條字符可根據需求定制,且具備橘色款。
3.橋接件方面采用的是FBI10-5系列中心式橋接件,可根據需求剪切任意數位。
4.固定件采用E/UK,EW-35等附件,使用原理都根據塑料材質的韌性和彈力設計。
5.標記端子UK-B1,UBE/D都是采用卡軌式設計,可直接卡到導軌上使用,KLM-A則采用的是和E/UK配合使用的方式,雖然這樣的使用方法有一定的弊端,但是在總體來說只需要在末端使用的情況下可以為導軌的長度節約出一定的空間。
四.生產
雙層接線端子MBKKB2.5采用人工裝配生產,由于產品為雙層設計,所以在裝配過程中需要比普通端子多安裝一組壓線框和螺釘?shù)扰浼?,在效率方面有相?dāng)大的降低效應,所以產品的生產速度比普通端子慢很多。且由于產品螺釘安裝孔的位置螺釘不能直接落入孔內,所以在裝配過程中需要人工將螺釘壓入孔里,這樣增加了工序和時間,進一步影響了產品的生產效率,所以產品在人工和材質方面對于普通單層接線端子來說有相當大的增加。內包裝和外包裝方面與其它產品相差不大。
