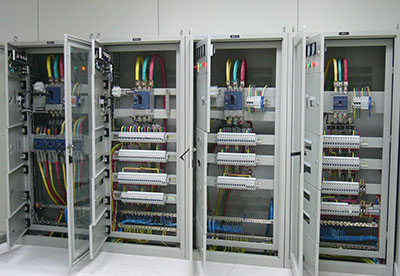

在配電柜中有用很多電器元件通過一定的設計達到電力的合理分配,其中端子作為接線元件使用廣泛,在配電柜中通常以導軌式端子為主。當然一些如斷路器,交流接觸器等產品也有相當廣泛的使用。
配電柜中的導軌端子主要有UK系列,SAK系列,ST系列等。UK系列端子又稱為框式螺釘接線端子,是以接線框?yàn)榻佑|,螺釘固定導線的方式來安裝導線的。產品具有良好的阻燃性,抗老化,耐酸堿等性能。
UK端子在配電柜中采用的是導軌式安裝,導軌采用的是螺釘固定。端子安裝到導軌上之后采用固定件加以固定。不同位置的端子和連接的導線可以采用相同編號的數字或者字母加以區分,端子采用的是標記條標記,而電線可以采用號碼管標記。不同組別的端子使用標記座進行標記。
端子之間的短接可以使用橋接件,有中心式橋接件和邊插式橋接件兩種,中心式橋接件為螺釘固定,而邊插式橋接件需要使用接線端子壓線框和螺釘之間的壓力用以固定。
